フレキシブルプリント回路キーパッド：FPC基板の選択肢

Niceone-Keypadは、OEMエンジニア向けにフレキシブルプリント回路キーパッドアセンブリを設計・製造しています。OEMエンジニアは、新しいメンブレンスイッチプロジェクトの見積もりを出す前に、適切な回路基板を必要とします。キーパッドに微細ピッチ配線、低抵抗、はんだ付けLED、コンパクトなテール、安定した信号経路が必要な場合は、銅FPCが最適な選択肢となるでしょう。設計がシンプルで低電流、かつコスト重視の場合は、PET基板上に銀をプリントした方が賢明な選択肢となる場合もあります。

このページは、FPC、プリントシルバー、およびPCBベースのメンブレンスイッチ回路を比較検討するハードウェアエンジニア、製品設計者、および調達チーム向けです。Niceoneの東莞工場とコネチカットオフィスでは、回路構築のご提案前に、お客様の図面、ピン配置、オーバーレイアートワーク、コネクタプラン、バックライト要件、およびシーリング目標をレビューいたします。

目標は単純だ。キーパッドの仕様を過剰にすることなく、電気的、機械的、そして予算上の要件を満たす回路タイプを選択することだ。

フレキシブルプリント回路キーパッドに銅箔FPCを使用すべきなのはどのような場合ですか？

フレキシブルプリント回路キーパッドは、回路レイアウトが単純なプリントスイッチマトリックス以上のものを必要とする場合、銅製FPCを使用する必要があります。銅配線は、銀インク印刷よりも抵抗が低く、コンパクトなHMI設計においてよりタイトな配線を可能にします。

FPCは、キーパッドに以下の機能が含まれている場合に、多くの場合より良い選択肢となります。

• 細ピッチコネクタテール
• 高密度トレースルーティング
• はんだ付けされたLED、抵抗器、または小型部品
• より長く、より複雑なテール出口
• 低抵抗回路経路
• 基本的な信号キーパッドよりも高い電流要件
• 装置内部の組み立てスペースが狭い
• より厳しい振動条件または温度条件

銅FPCは一般的にポリイミド（カプトン系材料としてよく知られている）を基材として製造されます。エッチングされた銅配線、メッキされた接点、コネクタの補強材、はんだ付けされた部品などを支えることができます。小型医療機器、産業用ハンドセット、計器盤、船舶用電子機器、車両用HMIモジュールなどを設計するエンジニアにとって、これらの詳細は最低単価よりも重要となる場合があります。

重要なのは、FPCがすべてのプロジェクトにおいて「優れている」かどうかではなく、キーパッドの電気負荷、配線密度、コネクタ設計、および組み立て方法がFPC構造を採用するに値するかどうかである。

印刷された銀入りPETは、どのような場合に依然として優れた回路選択肢となるのか？

プリントされた銀PETは、多くのメンブレンキーパッドにおいて依然として有力な選択肢です。特に回路が低電流信号のみを伝送し、高密度な銅配線を必要としない場合など、シンプルなキーパッドレイアウトにおいては、通常、コスト効率に優れています。

プリントされた銀回路は、設計に以下のような特徴がある場合により適している可能性があります。

• 単純な行と列の切り替えマトリックス
• キー間隔を広げる
• より低い電流信号経路
• はんだ付けされた部品はほとんど、あるいは全くありません。
• 標準テールルーティング
• コスト重視の生産目標
• 屋内または中程度の使用環境
• 単純な作動点を持つ大きな重ね合わせ領域

銀インクのパターンをポリエステルフィルムに印刷します。この構造は、多くのメンブレンパネル、コントロールオーバーレイ、家電製品のキーパッド、空調制御システム、産業用操作パネルなどに適しています。また、積層構造を薄く柔軟に保つことができます。

しかし、キーパッドの配線間隔が非常に狭い場合、部品のはんだ付けが困難な場合、あるいは複雑な配線経路で抵抗値を低く抑える必要がある場合、プリントされた銀は適さなくなる可能性があります。そのような場合は、銅製のFPCを使用することで、レイアウトのリスクを低減し、設計の柔軟性を向上させることができます。

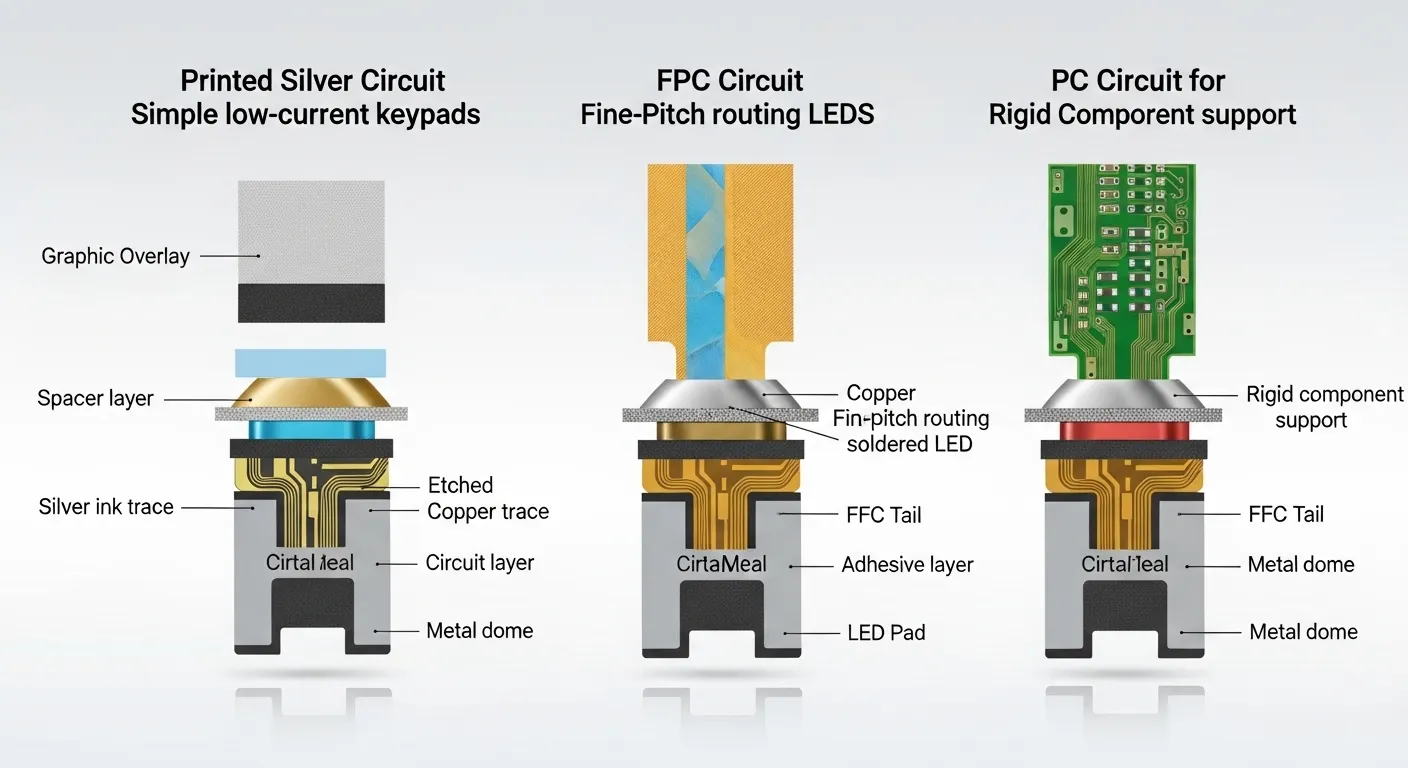

FPC、プリントシルバー、PCB：どの回路があなたのキーパッドに最適ですか？

回路の選択は、一般的な好みではなく、用途に応じて行うべきです。購入者がFPCキーパッドを希望する場合でも、図面を検討した上で、最終的にはプリント銀、銅FPC、またはPCBのいずれかが推奨される可能性があります。

プロジェクトシナリオ	最適な回路の選択	なぜそれが合うのか	注意すべき点	見積依頼の詳細を送信
シンプルでコスト重視の屋内用キーパッド	プリントされた銀色のPET	低電流スイッチマトリックス向けの低コストオプション	非常に細かいピッチやはんだ付けされた部品には適していません	オーバーレイアートワーク、スイッチマトリックス、テール出口、数量ターゲット
コンパクトなキーパッド、配線がタイト	銅製FPC	細い配線、コンパクトなテール、低抵抗に対応	印刷された銀よりも高価です	ピン配置、コネクタピッチ、テール長、曲げ経路
LEDまたははんだ付け部品を備えたキーパッド	銅製FPCまたはPCB	はんだ付け部品や制御された電気経路に適しています	部品の高さはスタック設計に影響を与える可能性があります	LEDレイアウト、抵抗器/部品配置図、バックライトターゲット
キーパッドには強固な支持構造またはPCBAへの統合が必要です。	PCBメンブレンスイッチ	剛性の高い取り付け、基板部品、コネクタに適しています。	FPCよりも柔軟性に劣る	基板外形図、取り付けポイント、部品表、コネクタ位置

プロジェクトに堅牢な回路ベース、基板実装部品、またはより強力な機械的サポートが必要な場合は、Niceone の製品を検討してください。 PCBメンブレンスイッチ回路の構築 基材を最終決定する前に、このページをご覧ください。

エンジニアはまずどのような電気仕様とレイアウト仕様を確認すべきでしょうか？

回路の種類を選択する前に、電気的制約とレイアウト上の制約を確認してください。これらの詳細によって、プリント銀で十分なのか、銅箔FPCの方が安全なのかが決まることがよくあります。

以下の項目を早めに確認してください。

• 現在の経路と負荷レベル
• 必要な回路抵抗
• 最小トレース幅と間隔
• コネクタの種類とピッチ
• テールの長さ、出口方向、および曲がり経路
• 接地またはシールドの要件
• LEDまたはバックライトの電源経路
• 部品のはんだ付けのニーズ
• テストポイント要件
• 囲いの中の利用可能なスペース

多くのプロジェクトにおいて、コネクタのテール部分が決定的な要素となります。シンプルなメンブレンスイッチであれば、標準的なフレキシブルテールで十分でしょう。一方、小型製品では、より狭いピッチ、より長い配線経路、あるいはFPC構造に適した曲げ経路が必要となる場合があります。

取り付け面も重要です。湾曲した筐体、凹型パネル、携帯端末、または密閉型筐体にキーパッドを取り付ける場合、接着剤、配線出口、および補強材の選択が異なる場合があります。

FPC回路におけるキーパッドスタックはどのように変化するのか？

回路層はメンブレンスイッチスタック全体に影響を与えます。エンジニアは、回路をオーバーレイ、スペーサー、ドーム設計、接着剤、シールド、およびバッカーと合わせて検討する必要があります。

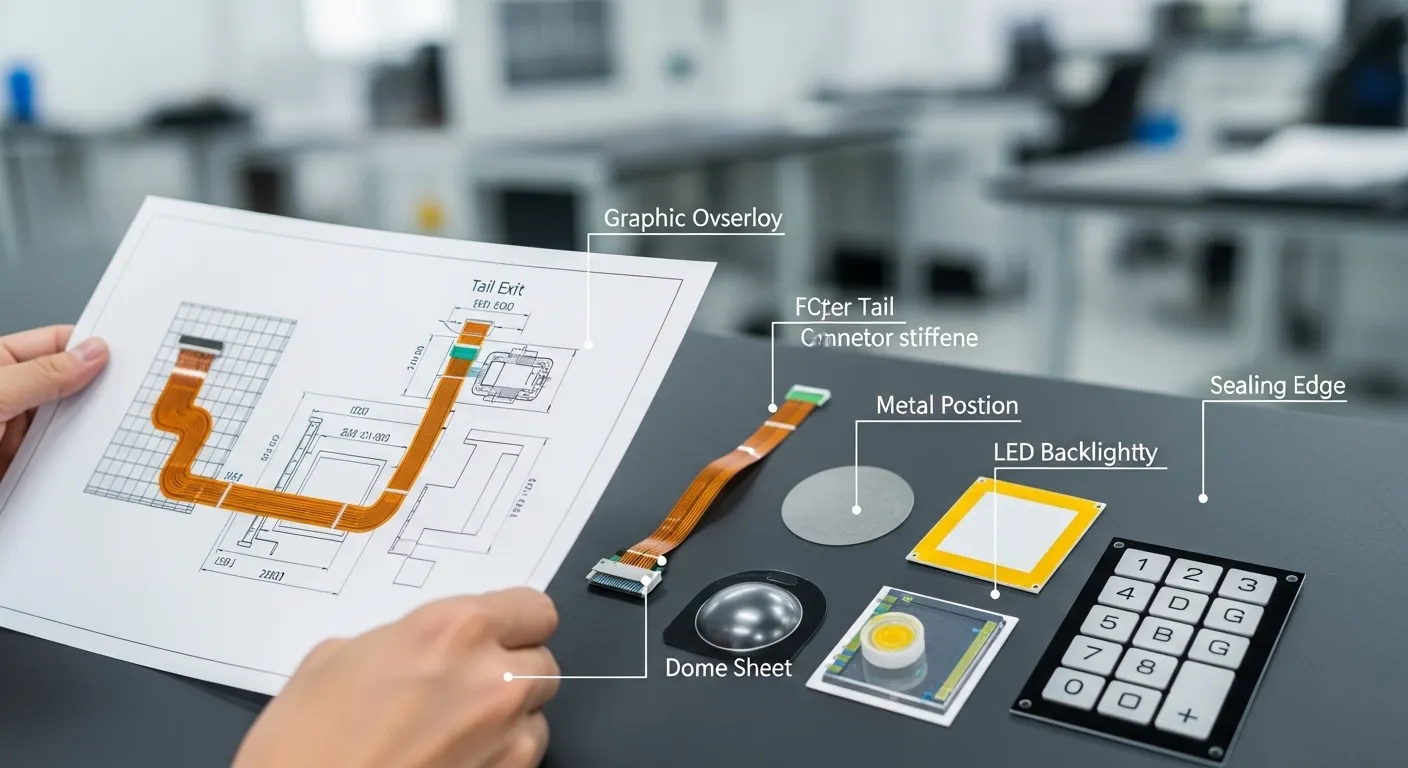

一般的なFPCキーパッドスタックには、以下が含まれる場合があります。

• ポリエステルまたはポリカーボネート製のグラフィックオーバーレイ
• 必要に応じて表面の質感、窓、エンボス加工、またはハードコートを施す
• キーの移動のためのスペーサー層
• 金属ドームまたは非接触型デザイン
• 銅FPC回路層
• 補強材付きコネクタテール
• 裏面の接着剤は取り付け面に合わせています
• 必要に応じて遮蔽層または絶縁層を設ける
• 必要に応じて裏板または筐体サポート

製品に回路の上に成形ゴム製のインターフェースが必要な場合、FPCはトップキーパッドの設計と合わせて検討できます。ゴムキーの統合については、Niceoneを参照してください。 シリコンゴム製キーパッドサプライヤー ページで見やすくするために変数を解析したりすることができます。

FPCを使用した設計であっても、防水性は自動的に確保されるわけではありません。シーリング性能は、オーバーレイ、接着剤、排気口、通気口、筐体表面、および試験対象によって異なります。購入者がIP65、IP67、またはその他の防水性能目標を必要とする場合は、金型製作およびサンプル作成前に指定する必要があります。

バックライト、ドーム、およびはんだ付け部品は、回路の選択にどのような影響を与えるのか？

バックライトや触覚フィードバックは、設計においてFPC（フラットパネル基板）またはPCB（プリント基板）のどちらかを選択する要因となる。キーパッドに半田付けされたLED、抵抗器、または光制御機能が含まれる場合、プリントされた銀よりも銅FPCの方が実用的な回路経路となる可能性がある。

回路を選択する前に、以下の設計上のポイントを確認してください。

• LEDの位置と数量
• ライトガイドフィルム、光ファイバー、または直接LEDプラン
• 必要な輝度と電源経路
• 金属ドームの位置とドーム接触設計
• 作動力目標
• ドーム保持具またはドームラベルの要件
• キーパッドスタック内のコンポーネントの高さ
• シールドまたはESD制御要件

触覚キー配列の場合、ドームの配置はオーバーレイグラフィック、スペーサーの開口部、および回路接点と一致する必要があります。プロジェクトで個別のドーム配列またはドームデカールを使用する場合は、Niceone の触覚構造を確認してください。 ドームラベルのカスタム印刷デカール ページで見やすくするために変数を解析したりすることができます。

最も安全な方法は、バックライト、ドームの感触、回路をまとめて見直すことです。電気的に正常に動作する回路であっても、LEDのホットスポット、ドームの圧力、オーバーレイのエンボス加工などが適切に調整されていない場合、ユーザーエクスペリエンスの目標を達成できない可能性があります。

FPCキーパッドの見積依頼書（RFQ）をNiceoneに送る際に、何を送れば良いですか？

質の高い見積依頼書（RFQ）は、エンジニアリングチームが適切な基板をより迅速に提案するのに役立ちます。回路要件は、機械設計および外観設計と併せて提出してください。個別の決定事項として提出しないでください。

フレキシブルプリント基板キーパッドの見積依頼書には、以下を含めてください。

• 2D図面、CADファイル、または寸法入りスケッチ
• AI、PDF、DXF、または類似形式のグラフィックオーバーレイアートワーク
• 回路図またはスイッチマトリックス
• ピン配置とコネクタの種類
• コネクタのピッチとテール補強材の要件
• 尾の長さと出口の方向
• 目標電流または抵抗要件
• LED、抵抗器、または部品の要件
• 必要に応じてバックライトの種類
• 触覚キーまたは非触覚キーの要件
• ドーム型または作動感の目標
• オーバーレイ材の好み（PETまたはPCなど）
• 背面粘着面および取り付け面
• 必要に応じて防水または防塵仕様のターゲット
• 動作環境（熱、湿度、化学物質、屋外への曝露など）
• 試作品および量産数量の見積もり

購入者がFPC、プリントシルバー、PCBのどれを選ぶべきか迷っている場合、Niceoneは同じ図面をそれぞれの回路オプションに合わせて検討することができます。これにより、シンプルなキーパッドを過剰設計したり、コンパクトな設計を不十分な仕様にしたりすることを防ぐことができます。

NiceoneがFPCキーパッドの設計を生産前にレビューする方法

Niceone-Keypadは、メンブレンスイッチの設計全体の一環として、フレキシブルプリント回路キーパッドのプロジェクトをレビューします。チームは、製造前に回路経路、配線出口、コネクタの選択、オーバーレイのアートワーク、触感、バックライト、接着剤、およびシーリング目標を確認します。

東莞工場では、カスタムメンブレンスイッチ、グラフィックオーバーレイ、FPC回路、PCBベースのメンブレンスイッチ、バックライト、触覚スイッチおよび非触覚スイッチ、防水メンブレンパネル、および関連するHMI部品を製造しています。コネチカットオフィスは、設計レビューや調達の際に、より明確な連携を必要とするバイヤー向けに、米国を拠点としたコミュニケーションをサポートしています。

実用的なレビューでは、以下を比較する可能性がある。

• コスト重視のキーパッド製造向けにプリントされた銀色のPET素材
• 小型、ファインピッチ、または部品実装設計向けの銅製FPC
• 剛性のある支持構造と基板レベルでの統合を実現するPCB構造
• シリコーンゴムまたはグラフィックオーバーレイインターフェースオプション
• LED、ライトガイドフィルム、または光ファイバーによるバックライトオプション
• 対象筐体への接着剤およびシーリング材の選択肢

このレビューは最終見積もり前に行うべきです。コネクタのピッチ、テール方向、ドームのレイアウト、LEDの位置などのわずかな変更でも、最適な回路の選択が変わってしまう可能性があります。

よくある質問

FPCキーパッドは、プリントシルバーキーパッドよりも常に優れているのでしょうか？

いいえ。FPCは、微細ピッチ、低抵抗、はんだ付け部品、コンパクトな配線に適しています。一方、プリントされた銀PETは、シンプルで低電流、コスト重視のメンブレンキーパッドに適しています。

銀インクの代わりに銅FPCを選択すべきなのはどのような場合ですか？

キーパッドの配線がタイトな場合、回路抵抗が低い場合、コネクタのピッチが細かい場合、LEDをはんだ付けする必要がある場合、またはより複雑な配線経路が必要な場合は、銅製のFPCを選択してください。シンプルなスイッチマトリックスの場合は、銀インクで十分な場合が多いです。

FPCメンブレンスイッチ回路にLEDや抵抗器を取り付けることは可能ですか？

はい、FPCまたはPCB構造は、はんだ付けが必要なLED、抵抗器、および小型部品に適している場合が多いです。最終的な選択は、部品の高さ、回路レイアウト、バックライトの配置、および組み立てスペースによって決まります。

部品点数の多いキーパッドには、FPCとPCBのどちらを使うべきでしょうか？

柔軟性とコンパクトな配線が重要な場合はFPCを使用してください。キーパッドに強固な支持が必要な場合、より重い基板実装部品が必要な場合、またはより強固なコネクタ取り付けが必要な場合はPCBを使用してください。

フレキシブルプリント基板キーパッドの見積もりには、どのようなファイルが必要ですか？

オーバーレイのアートワーク、寸法、回路図またはピン配置、コネクタピッチ、テール方向、バックライトの詳細、ドームの要件、接着面、シーリング対象、および見積数量をお送りください。

FPCキーパッドを防水機器用に密閉することは可能ですか？

はい、ただし、シーリングはスタック全体に依存します。オーバーレイ材、接着剤、テール出口、筐体表面、検証対象など、すべてが最終的な防水・防塵設計に影響を与えます。

フレキシブルプリント回路キーパッドの図面をNiceone-Keypadまでお送りください。回路図、ピン配置、コネクタピッチ、テール出口、LEDまたは部品要件、オーバーレイアートワーク、ドーム感目標、シーリング目標、使用環境、数量見積もりを含めてください。東莞工場とコネチカットオフィスでは、カスタムメンブレンスイッチの見積もり前に、FPC、プリントシルバーPET、PCBのオプションを比較検討いたします。
