食品加工用膜パネル：洗浄衛生

Niceone-Keypadは、洗浄装置用の密閉型HMIコントロールを必要とするOEMエンジニアや衛生基準遵守を重視する購入者向けに、食品加工用カスタムメンブレンパネルを製造しています。高湿度食品工場では、デザインやボタンのレイアウトだけでなく、購入者は見積もりを依頼する前に、目標とするIP等級、洗浄剤への曝露、オーバーレイ素材、エッジシーリング、ガスケット設計、触感、およびドキュメント要件を明確に定義する必要があります。

包装ライン、オーブン、フライヤー、冷蔵倉庫、乳製品加工機器、食肉加工機械などに使用されるメンブレンパネルは、温水、泡状洗浄剤、油脂、結露、手袋、頻繁な拭き取りなどにさらされる可能性があります。Niceoneは、東莞工場でカスタムメンブレンスイッチ、グラフィックオーバーレイ、メンブレンキーパッド、FPC回路、PCBベースのメンブレンスイッチ、触覚ドーム、静電容量式スイッチ、LEDバックライト、防水構造などをサポートしており、米国コネチカット州レディングにオフィスを構えています。

このページでは、見積依頼書（RFQ）の審査のために図面を送付する前に、洗浄対応仕様書を作成するのに役立ちます。

このメンブレンパネルは、洗浄が必要な食品加工ゾーン用ですか？

HMIが設置される実際の衛生区域の周囲には、食品加工パネル用の膜を設置する必要があります。乾燥キャビネットに取り付けられた制御盤は、充填機、フライヤー、洗浄コンベア、または冷蔵室のドアの横にあるキーパッドと同じリスクにさらされることはありません。

一般的な取り付け箇所は以下のとおりです。

• 包装ライン制御盤
• 充填、密封、計量装置
• パン焼き用オーブンと発酵装置
• フライヤー、調理システム、加熱式食品機器
• 冷蔵倉庫および冷凍庫の制御インターフェース
• 乳製品、食肉、家禽、魚介類の加工機械
• 業務用厨房機器および業務用食品サービス制御システム
• 原料の取り扱い、混合、および計量システム

まず設計上の課題となるのは、パネルが食品に直接接触するエリア、飛沫がかかるエリア、洗浄が必要なエリア、または保護された機器制御エリアのいずれに設置されるかということです。これは、オーバーレイ材、接着剤、シーリング方法、ガスケットの設計、および購入者が必要とする可能性のある文書に影響を与えます。

Niceoneは、機器の実際の暴露状況に合わせてメンブレンパネルを設計できます。これには、湿度、洗浄剤の種類、洗浄頻度、温度変化、作業者の手袋、油、グリース、ケーブル配線の制約などが含まれます。

IP69K、IP66、IP67、またはその他のシーリング基準が必要ですか？

IP69Kは、高圧・高温洗浄を伴う食品加工機器でよく求められる規格です。しかし、すべてのパネルに同じ防水性能が必要なわけではありません。過剰な仕様は設計の複雑化を招き、不十分な仕様は水の浸入、端部の浮き上がり、スイッチの故障などを引き起こす可能性があります。

実用的な出発点:

• IP65： 防塵構造で、低圧水流からも保護されています。軽い洗浄や拭き取り清掃が可能な操作面に適しています。
• IP66： 強力な水流や、より過酷な洗浄作業に適しています。
• IP67： 一時的な浸水リスクや水たまりを考慮する必要がある場合に役立ちます。
• IP69K ターゲット: 高圧・高温洗浄ゾーン、特に清掃チームが機器を徹底的に洗浄する場所に適しています。

IP目標は、筐体設計と併せて検討する必要があります。密閉型オーバーレイでは、筐体の切り欠き不良、ガスケットの圧縮不足、露出したテール出口、または保護されていないコネクタを補うことはできません。

食品機器の密封に関する話し合いには、以下の内容を含める必要があります。

• 重ね合わせエッジシーリング
• 背面接着剤の選択
• ガスケット圧縮領域
• パネル取り付け面
• テール出口方向
• コネクタの位置
• ケーブル張力緩和
• 排水または水たまりのリスク
• OEMまたはエンドユーザーが要求する試験方法

購入者の仕様でIP69Kが求められている場合は、見積依頼書にその要件を記載してください。Niceoneは製造工程を確認し、サンプル作成前に確認すべき事項を特定できます。

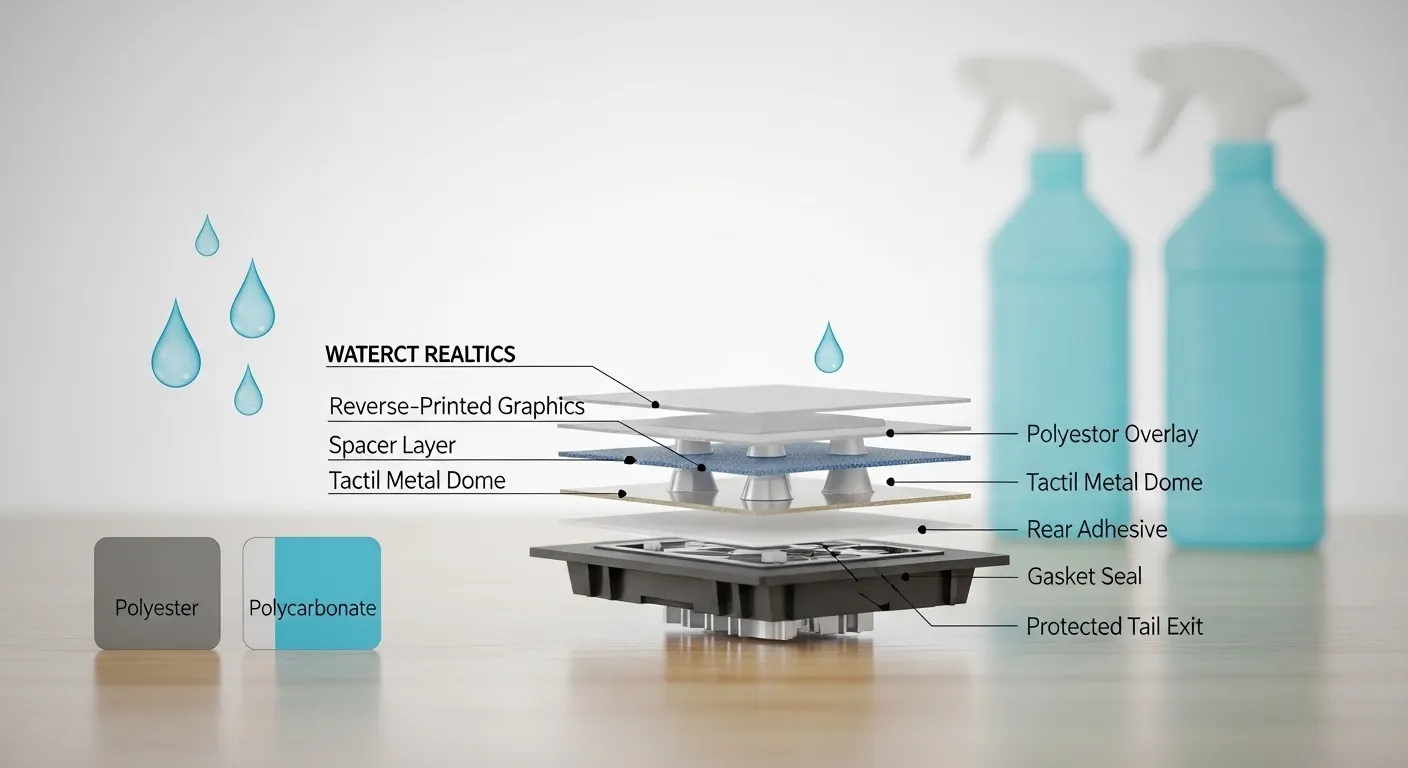

どのオーバーレイ、接着剤、エッジシールを選択すれば、衛生リスクを低減できますか？

オーバーレイは作業者が直接触れる面です。食品工場では、繰り返しの洗浄サイクル後も、読みやすさ、清掃のしやすさ、安定性を維持する必要があります。フィルム、印刷、接着剤、エッジデザインの組み合わせが適切でないと、不具合の原因となる箇所が生じる可能性があります。

一般的なオーバーレイ材としては、ポリエステルPETとポリカーボネートPCが挙げられます。ポリエステルは、耐久性の高いメンブレンキーパッドや耐薬品性が求められる用途でよく選ばれます。ポリカーボネートは、美しいグラフィックや成形形状に対応できますが、化学物質への曝露については慎重に検討する必要があります。最適な選択は、使用する洗浄剤の種類、温度、摩耗、および求められる仕上げによって異なります。

食品加工用HMIパネルについては、購入者は以下の点について話し合うべきです。

• ポリエステルまたはポリカーボネート製のオーバーレイ材
• 硬質コーティングまたはテクスチャ加工された表面仕上げ
• グラフィックを保護するために裏面印刷
• ご要望に応じて抗菌オーバーレイオプションをご用意いたします。
• エンボス加工またはフラットなキーデザイン
• ディスプレイやLED用の窓部分
• 機器表面に合わせた裏面接着剤
• 洗浄にさらされるエッジシーリング
• ガスケットの形状と圧縮領域
• FPC、銀インク、またはPCBベースの回路構築
• 機器が必要とする場合は、ESDまたはRFIシールドを施す。

滑らかな前面は、隙間を減らすのに役立ちます。これは、粉、油、タンパク質残留物、砂糖、小麦粉、乳製品残留物、または食肉加工環境の周囲でパネルを清掃する場合に重要です。

抗菌性オーバーレイは、購入者がその特性を要求した場合に検討できます。ただし、衛生管理の代替手段として説明すべきではありません。抗菌性能が調達要件の一部である場合は、試験文書を要求し、機器内での材料の使用方法を明確にしてください。

パネルは、あなたの使用する洗浄剤や消毒剤に耐えられるでしょうか？

洗浄剤との適合性については、材料選定前に検討すべきである。「耐薬品性」という表現は、食品加工機器においては広すぎる。同じ洗浄剤でも、濃度、浸漬時間、温度、圧力、すすぎ工程、洗浄頻度などによって、その挙動は異なる可能性がある。

この表は見積依頼書作成のガイドとしてご利用ください。普遍的な互換性を保証するものではありません。

クリーナーまたは露出タイプ	一般的な食用植物の利用	膜パネルへのリスク	確認すべき設計詳細	送信するRFQデータ
塩素／次亜塩素酸塩	一般的な衛生管理、表面消毒	退色、フィルムのストレス、接着剤の劣化	オーバーレイフィルム、印刷保護、エッジシール	濃度、滞留時間、すすぎ方法
四級アンモニウム	日常的な消毒剤の使用	表面残留物、長期フィルム暴露	ハードコート、洗浄剤残留物耐性	ブランド名／化学物質名と頻度
過酢酸	乳製品、食肉、農産物、CIP（定置洗浄）設備周辺エリア	強い酸化作用への曝露	フィルム、インク、接着剤、ガスケットの適合性	濃度、温度、接触時間
苛性洗浄	頑固な汚れや油汚れの除去	接着力の低下、表面の損傷	接着剤タイプ、エッジシール、リアガスケット	pH、温度、洗浄サイクル
酸性スケール除去剤	ミネラル除去、機器洗浄	フィルムとプリントのストレス	オーバーレイ素材と保護されたグラフィック	酸の種類と濃度
アルコール / IPA	素早く拭き取り、部分的な汚れ落とし	一部のプラスチック製品に表面の光沢の低下やひび割れが見られる。	オーバーレイフィルムとハードコート	拭き取り頻度と溶剤濃度
泡立つ洗剤	コンベアと機械の清掃	端や継ぎ目に残留物が付着している	エッジシール、ガスケット、滑らかな前面デザイン	泡の滞留時間とすすぎ圧力
温水洗浄	日常的な衛生管理	水の浸入、接着剤の剥離	IPターゲット、ガスケット、テール出口	水温と噴霧圧力
冷蔵室の結露	冷凍庫または冷蔵庫の制御	水分循環、曇り、接着ストレス	材料の安定性と筐体の密閉性	温度範囲と湿度サイクル

この表は、エンジニアリングチームに運用環境をより明確に把握させるのに役立ちます。また、調達部門が、暴露条件を明確に定義しない「食品グレードの膜パネル」といった曖昧な要求を避けるのにも役立ちます。

オペレーターは手袋、グリース、または結露が付着した状態でパネルを使用できますか？

食品加工作業員は、濡れた手袋、油で汚れた表面、粉末、または冷蔵室の結露といった状況下で作業することがよくあります。そのため、入力方法は機械の実際の使用状況に合致している必要があります。

触覚フィードバックのある金属ドームは、オペレーターが明確なクリック感を必要とする場合に有効です。エンボス加工は、ユーザーが触覚でボタンの位置を特定するのに役立ちます。非触覚スイッチは、拭き取りやすいフラットなインターフェースに適している場合があります。静電容量式スイッチは滑らかでモダンな表面を実現できますが、手袋の種類、水膜、誤操作のリスクなどを考慮する必要があります。

確認すべき設計上の選択肢は以下のとおりです。

• 触覚または非触覚キー応答
• ドーム型力の好み
• 手袋を着用した状態での使用に適したキーのサイズと間隔
• エンボス加工のキー、リムのエンボス加工、またはフラットオーバーレイ
• マットまたは光沢のある表面仕上げ
• LEDインジケーターまたはバックライト付きアイコン
• 隠しインジケーター用のデッドフロントグラフィック
• ライトガイドフィルムまたはLEDバックライト
• ディスプレイウィンドウと透明部分
• 必要に応じてブザー、ESDシールド、またはRFIシールド

オーブン、フライヤー、冷蔵庫などの調理機器では、パネルの熱、油、結露、清掃頻度についても確認する必要があります。優れた食品機器用HMIは、密閉されているだけでなく、実際の調理現場でも読みやすく、応答性が高く、清掃しやすいものでなければなりません。

食品加工用メンブレンパネルはどのような用途に最適ですか？

食品加工機械の種類によって、仕様上の優先順位は異なります。同じ膜パネル構造を、検討なしにすべての機械にそのまま適用すべきではありません。

包装ラインでは、高速な操作性、分かりやすいアイコン、拭き取りやすいオーバーレイが求められることが多い。充填・密封装置には、液体の飛沫や製品の残留物に対する耐性、頻繁な洗浄への対応が求められる場合がある。フライヤーやオーブンでは、熱、油脂、洗浄剤といった要素も設計上の検討事項となる。

冷蔵保管パネルは、結露や温度変化に対応できなければなりません。肉、魚介類、乳製品を扱うエリアでは、残留物や洗浄サイクルが激しい場合があるため、より厳格な清掃基準が求められる可能性があります。製パン機器は、パネルを小麦粉、砂糖、油、そして繰り返し行われる拭き取り作業にさらす可能性があります。

制御ボックスにおいては、背面も前面と同様に重要です。配線経路、コネクタの保護、パネルの切り欠き、ガスケットの圧縮などは、図面レビューの項目に含めるべきです。

Niceoneは、機器のレイアウトやオペレーターインターフェースの要件に応じて、メンブレンパネル、グラフィックオーバーレイ、シリコンラバーキーパッド、静電容量式スイッチ、バックライト付きHMIソリューションなどを製造できます。

調達部門はどのようなコンプライアンス関連文書を要求すべきか？

食品加工業界の購買担当者は、NSF、USDA準拠、FDA関連、HACCP、食品グレードといった用語をよく使用します。これらの用語は慎重に取り扱う必要があります。メンブレンパネルは、食品に直接接触する部品ではない場合でも、食品機器の近くに設置されることがあります。

調達部門は、正確な要件を定義する必要がある。

• そのパネルは食品と直接接触する場所に設置されていますか？
• 水しぶきがかかる範囲にありますか？
• それは食品以外の管理面ですか？
• 最終顧客は、NSFまたはUSDA規格に適合した材料の選定を要求しますか？
• RoHS指令またはREACH指令に関する申告は必要ですか？
• 抗菌性材料に関する文書は必要ですか？
• 購入者は、オーバーレイ、接着剤、インク、またはガスケットに関する材料宣言書を必要としますか？
• 顧客固有のIP規格試験または洗浄剤耐性試験は必要ですか？

Niceoneは、見積依頼段階で文書提出要求事項を確認することができます。認証、試験報告書、または特殊材料に関する要件は、生産用金型製作後ではなく、サンプル作成前に明記する必要があります。

食品加工用メンブレンパネルの見積依頼書（RFQ）には、どのような情報を送付すべきでしょうか？

明確な見積依頼書（RFQ）があれば、設計事務所はより迅速に最適な工法を提案できます。また、設計部門、調達部門、サプライヤー間のやり取りも削減できます。

食品加工用メンブレンパネルの見積もりをご希望の場合は、以下をお送りください。

• 2D図面、CADファイル、またはパネル寸法
• アートワーク、カラーリファレンス、アイコン、ロゴファイル
• 機器の種類と設置場所
• 衛生区域：乾燥、水しぶき、洗浄、または高圧洗浄
• 必要に応じてIP69Kを含む目標IP等級
• 洗浄剤名、濃度、温度、滞留時間、頻度
• 動作温度および湿度範囲
• グリース、油、小麦粉、砂糖、タンパク質残渣、または結露への曝露
• キー配列と触覚式か非触覚式かの好み
• ドームの力またはクリック感の要件（既知の場合）
• FPC、PCB、銀インク、またはコネクタの選択
• テールの長さ、出口位置、ピン配置、コネクタの種類
• ディスプレイウィンドウ、LED、バックライト、またはデッドフロントの要件
• 接着面材料および取り付け方法
• RoHS指令、REACH規則、材料宣言、または抗菌オプションに関する文書要件
• 想定されるサンプル必要量と目標生産数量

より包括的なRFQ準備ガイドについては、Niceoneの資料を参照してください。 メンブレンスイッチの見積もり依頼チェックリスト.

よくある質問

食品加工用メンブレンパネルは、常にIP69K規格に準拠する必要があるのでしょうか？

いいえ。IP69Kは、高圧・高温洗浄ゾーンに適用されます。機器によっては、IP65、IP66、またはIP67で十分な場合もあります。適切な規格は、噴霧圧力、水温、洗浄角度、筐体設計、および顧客の試験要件によって異なります。

消毒剤への曝露に対して、どちらのオーバーレイ素材がより適していますか？

耐久性と耐薬品性を求める場合は、ポリエステルPETが好まれることが多い一方、ポリカーボネートは優れたグラフィック表現と多様な成形に対応できます。最終的な材料選択は、洗浄剤の種類、濃度、浸漬時間、温度によって決まります。

膜パネルに抗菌性オーバーレイ材を使用することは可能ですか？

はい、必要に応じて抗菌性オーバーレイ材を指定できます。これはオプションの材料特性として扱うべきであり、清掃の代替となるものではありません。抗菌性能が調達要件の一部である場合は、関連資料の提出を求めてください。

見積もりを依頼する前に、どのような清掃業者情報を送付すべきでしょうか？

洗浄剤名、濃度、温度、浸漬時間、洗浄頻度、すすぎ方法、圧力レベルをお知らせください。これにより、エンジニアリングチームがオーバーレイフィルム、印刷、接着剤、ガスケット、エッジシールなどのオプションを検討するのに役立ちます。

縁の浮き上がりや水の浸入を軽減するにはどうすればよいですか？

前面フィルムだけでなく、アセンブリ全体を管理してください。サンプリング前に、エッジシール、接着剤、ガスケットの圧縮、取り付け面、テール出口、コネクタ保護、筐体の切り欠きなどを確認してください。

手袋をはめた状態や濡れた手でパネルを操作できますか？

はい、ただし入力方法を指定する必要があります。触覚ドーム、エンボス加工、キー間隔の拡大、マット仕上げ、明瞭なLEDフィードバックなどは、手袋、油分、結露などの条件下での操作性を向上させることができます。

食品加工機器の図面、目標IP等級、洗浄剤曝露リスト、衛生ゾーン、オーバーレイ要件、テールおよびコネクタの詳細、および必要な文書をNiceoneまでお送りください。当社の東莞工場とCTオフィスがお客様の仕様を確認し、見積もり用のカスタムメンブレンパネル設計をお手伝いいたします。
