薄型メンブレンスイッチ：スリムなHMIの仕様

Niceone-Keypadは、スタック高さが厳しい制約となるハンドヘルドデバイス、壁掛けコントローラー、ポータブル計測器、小型HMIパネルなどを製造するOEMエンジニア向けに、薄型メンブレンスイッチアセンブリを設計・製造しています。筐体で薄型インターフェースしか使用できない場合、重要なのはグラフィックオーバーレイ素材だけではなく、オーバーレイ、接着剤、スペーサー、回路、触覚層、裏板、コネクタテール、シーリング層やバックライト層など、全体の構成です。

このページは、製品設計者やハードウェアチームがRFQを送信する前に、薄型メンブレンキーパッドの構造を比較検討するのに役立ちます。Niceoneの東莞工場では、カスタムメンブレンスイッチ、FPCメンブレンスイッチ、PCBベースのメンブレンスイッチ、触覚および非触覚デザイン、グラフィックオーバーレイ、バックライト、防水メンブレンパネルに対応しており、米国ではCTオフィスを通じてサポートを提供しています。図面、筐体サイズ制限、キーレイアウト、必要な操作感をお送りいただければ、弊社チームが最適な薄型HMIの構築方向を検討いたします。

薄型メンブレンスイッチは、厚さ2mm未満のHMIスタックに適合しますか？

薄型メンブレンスイッチは、非常にスリムなHMIアセンブリ向けに設計できますが、最終的な厚みは全体の構造によって異なります。フラットな非触覚スイッチ、ポリドーム設計、金属ドーム型触覚キーパッド、FPCベースの構造、バックライト付き密閉パネルなど、それぞれ異なる層の組み合わせが用いられています。

2mm以下の設計において、最も重要な質問は次のとおりです。 どの機能が必須で、どの機能を簡素化できるか？

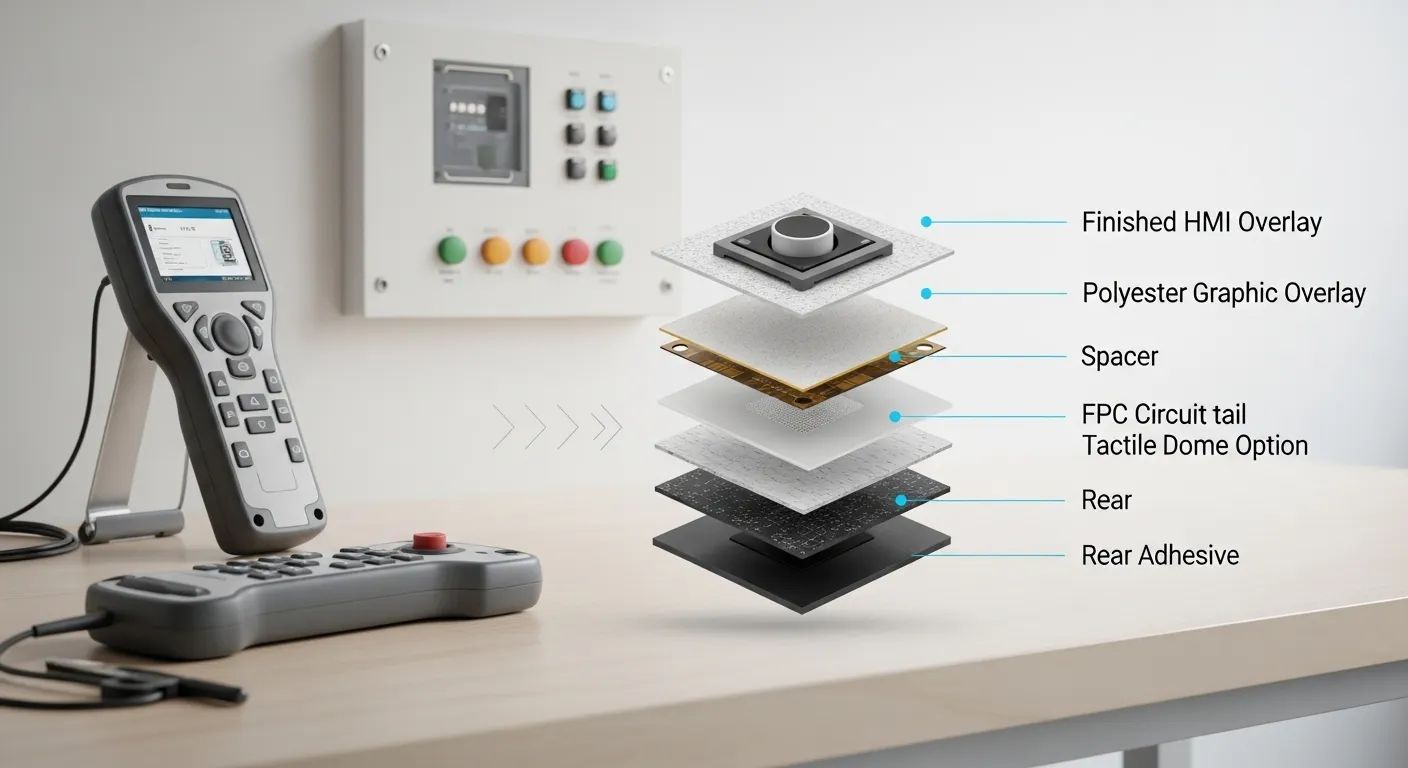

一般的な薄型メンブレンスイッチには、以下のようなものが含まれる場合があります。

• ポリエステルまたはポリカーボネート製のグラフィックオーバーレイ
• オーバーレイ接着剤
• スペーサーまたはドーム保持層
• プリントPET回路、FPC、またはPCB回路層
• 金属ドーム、ポリドーム、または非接触型デザイン
• 裏面に粘着剤または機械的な裏打ちが施されています。
• コネクタテール、ZIFコネクタ、ピンヘッダー、またははんだパッド
• オプションでLED、導光フィルム、光ファイバー、またはディスプレイウィンドウを選択可能
• オプションでガスケット、外周シール、ESDシールド、またはRFIシールドを追加可能

図面上ではスイッチが薄く見えるかもしれませんが、接着剤、ガスケットの圧縮、筐体の凹部の深さ、配線経路などを考慮すると、実際の取り付け高さは変化する可能性があります。そのため、Niceoneではスイッチを単なる平面プリント部品としてではなく、HMIアセンブリ全体の一部として評価しています。

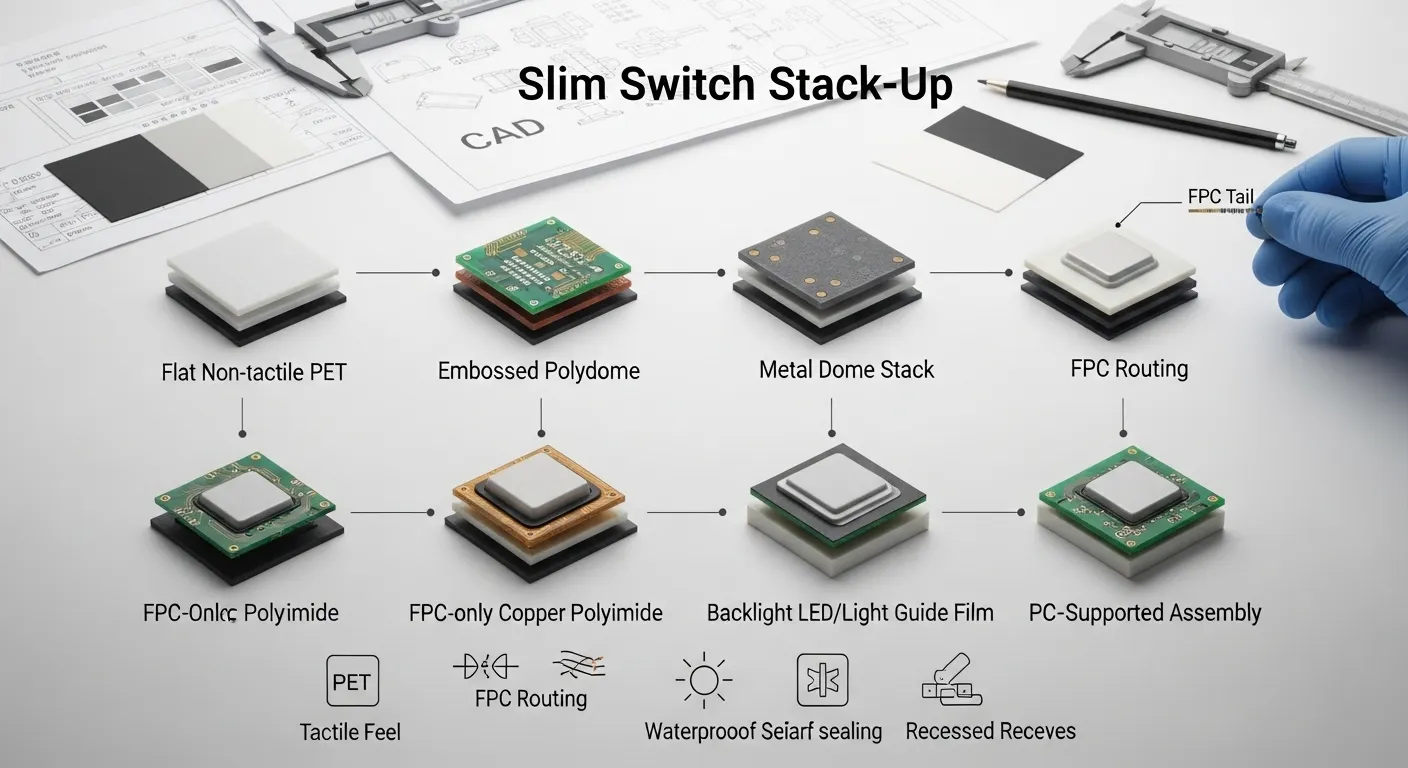

薄型メンブレンスイッチ設計のための6つのスタックアップオプション

最適な薄型メンブレンスイッチの構造は、デバイスの種類、触覚フィードバックの要件、および筐体の奥行きによって異なります。以下の表は、設計検討の出発点として役立ちます。

スタックアップオプション	典型的な構築ロジック	メイン厚みドライバー	触感	最適なデバイスタイプ	主なトレードオフ	確認のため、RFQの詳細を記載します。
平らで触覚のない印刷済みPETスタック	グラフィックオーバーレイ、スペーサー、印刷済みPET回路、背面接着剤	重ね合わせと接着剤の厚さ	スムーズな押し心地、カチッという音なし	壁掛けパネル、シンプルな操作面	物理的なフィードバックが少ない	視覚的フィードバックまたは音声フィードバックが許容されるかどうか
エンボス加工またはポリドーム加工されたPETスタック	エンボス加工されたキーエリアまたは成形ポリエステルドームを備えたオーバーレイ	エンボス加工の高さとスペーサー	より柔らかな触覚反応	携帯型機器、小型家電製品	金属ドームよりも軽い感触	望ましいキーストロークと押下感
金属ドーム型触覚薄型スタック	オーバーレイ、ドームリテーナー、メタルドーム、プリント回路またはFPC	ドームの高さとスペーサーの設計	キリッとしたクリック感	産業用ハンドヘルド機器、試験装置、制御キーパッド	フラットデザインよりもスタック高さが高い	作動力目標値とドーム配置
FPCのみの銅/ポリイミド積層構造	薄いオーバーレイに柔軟なプリント回路のテール部	回路材料とコネクタの配線	触覚的か非触覚的か	携帯型スキャナー、小型電子機器	より高い設計精度が必要	テールベンド経路、ピン数、コネクタピッチ
バックライト付きスリムスタック	オーバーレイ、回路、LEDまたはライトガイド層、拡散板/窓	ライトガイド、LEDパッケージ、ウィンドウエリア	触覚的か非触覚的か	暗使用機器、医療用または産業用パネル	光学的な複雑さと厚みが加わる	バックライトゾーン、明るさ、色、および電力
PCB支持型または埋め込み型剛性アセンブリ	オーバーレイはPCBまたはサポートプレート上に取り付けられます。	PCB/バッカーと筐体の凹部	触覚または静電容量式オプション	キーパッドの裏側に部品が必要なデバイス	剛性構造により深さを増すことができる	基板の厚さ、部品の高さ、凹部の深さ

設計において積層厚を2mm未満に抑える必要がある場合は、まず触覚フィードバック、照明、シーリングが必須かどうかを決定する必要があります。いずれも実現可能ですが、それぞれが機械的な予算の一部を消費します。

プロファイルが薄くなると、どのような触感が可能になるのか？

スイッチが薄くなるにつれて、触覚的な感触の制御が難しくなります。薄型の表面を実現する最も簡単な方法は、平らな非触覚メンブレンパネルを使用することですが、ユーザーに明確なクリック感を与えることができません。これは、デバイスに画面上のプロンプト、LEDインジケーター、ブザー、またはソフトウェアによる確認機能がある場合に有効です。

より薄型の触感を実現するには、ポリドームやエンボス加工ポリエステルなどの代替素材を検討すると良いでしょう。これらは、より高さのある金属製ドーム構造の必要性を軽減できますが、触感は柔らかくなります。鋭いクリック感ではなく、軽いフィードバックが必要な場合に有効です。

ユーザーが明確な触覚フィードバックを必要とする場合、金属製のドームは依然として一般的です。ただし、ドームの形状、保持層、スペーサーの設計、およびオーバーレイのエンボス加工を総合的に検討する必要があります。強いクリック感を得るには、軽い押し心地よりも高い高さが必要になる場合があります。

見積もり前に定義しておくべき重要な触覚項目：

• 触覚操作または非触覚操作
• ソフトな押し心地、中程度のクリック感、またはパリッとしたスナップ感の好み
• キーのサイズと間隔
• エンボス加工、フラット加工、またはピローキー表面
• 手袋を着用しての操作
• クリック音の設定
• 想定される使用環境
• LEDやスクリーンのフィードバックが物理的なフィードバックを代替できるかどうか

プリントPETやPCBの代わりにFPCを使用すべきなのはどのような場合ですか？

FPC（フレキシブルプリント基板）構造は、HMI（ヒューマンマシンインターフェース）を薄型に保ち、狭い筐体内に配線する必要がある場合に非常に有効です。フレキシブルプリント基板は、狭い曲げ経路、コンパクトなコネクタ配置、微細ピッチのレイアウトに対応できます。また、単純な銀入りPETプリント基板よりも複雑な配線にも対応可能です。

プリントPET回路は、薄型メンブレンキーパッドの設計において依然として有効な選択肢となり得る。レイアウトがシンプルで、配線経路が複雑ではなく、電気的要件が単純な場合によく用いられる。

PCBベースのメンブレンスイッチは、キーパッドに強力な支持構造、実装部品、個別の配線、または堅牢な電子ベースが必要な場合に有効です。ただし、PCBの厚さと部品の高さは、筐体全体の設計に含める必要があります。

設計で以下の要件を満たす場合は、FPCを選択してください。

• 製品ハウジング内部でのテール部のきつい曲げ
• コンパクトなコネクタ配置
• ファインピッチ接続
• 単純なプリント配線よりも優れた配線密度
• プリント基板、ディスプレイ、または電子モジュールの近傍への統合
• 大きな硬い裏板のないスリムな構造

キーパッドがシンプルで、回路を平面に保てる場合は、プリントPETを選択してください。インターフェースの背後にある電子回路に堅牢なプラットフォームが必要な場合は、PCBを選択してください。

オーバーレイ、接着剤、および筐体取り付けが実際の設置高さに及ぼす影響

グラフィックオーバーレイは目に見える層ですが、厚みに影響を与える層はそれだけではありません。オーバーレイの材質、表面の質感、ハードコート、接着剤、スペーサー、背面取り付け方法など、すべてが最終的なHMIの形状に影響を与えます。

メンブレンスイッチには、柔軟性と繰り返しキー操作に耐えられるポリエステル製のオーバーレイがよく用いられます。ポリカーボネートは、特に外観、透明度、成形性などが異なる場合に、グラフィックオーバーレイとして使用できます。最終的な材料の選択は、キーの動作、使用環境、印刷デザイン、ウィンドウ領域、表面仕上げに合わせて行う必要があります。

接着剤の選択は、オーバーレイ材の選択と同じくらい重要です。取り付け面は、プラスチック、コーティングされた金属、ステンレス鋼、アルミニウム、塗装された筐体、またはその他の基材である可能性があります。薄型設計の場合、接着剤が筐体表面に適合していないと、取り付けが失敗する可能性があります。

取り付けに関する詳細は、早めに確認してください。

• 最大設置高さ、スイッチの厚さだけでなく
• プラスチックまたは金属製ハウジングの凹部の深さ
• 取り付け面の材質と質感
• 裏面接着剤の要件
• オーバーレイウィンドウ、LEDレンズ、またはディスプレイ開口部
• パネル周囲の縁のクリアランス
• テール出口方向と曲がる半径
• 硬質裏板が必要かどうか

薄型デバイスの場合、凹型の筐体はオーバーレイを保護しつつ、設置時の高さを制御するのに役立ちます。ただし、凹み部分は接着剤、オーバーレイの厚み、およびキーのエンボス加工部分に対応できるスペースを確保する必要があります。

薄型メンブレンスイッチでも、バックライト機能や防水機能を搭載することは可能ですか？

薄型メンブレンスイッチには照明機能やシーリング機能を持たせることもできますが、これらの機能は最初から計画しておく必要があります。後から追加すると、スタックの高さ、レイアウト、金型の方向などが変わってしまう可能性があります。

バックライトには、LED、ライトガイドフィルム、光ファイバー、またはインジケータウィンドウ設計が使用できます。シンプルなLEDインジケータは、通常、キーパッド全体を照らすよりもスタックへの影響が少なくなります。ライトガイドフィルムは光の分布を改善できますが、光学設計の要件が増えます。詳細については、Niceoneの バックライト付きメンブレンスイッチパネルのオプション.

防水または防塵構造の場合も、アセンブリ全体のレビューが必要です。オーバーレイ、周囲の接着剤、ケーブル出口、コネクタ経路、ガスケット、および筐体インターフェースはすべてシーリングに影響します。IP65またはIP67の目標は、最終アセンブリで確認する必要のある設計要件として扱う必要があります。密閉型HMI設計については、Niceoneを参照してください。 防水メンブレンスイッチパネル.

薄型化、バックライト機能、防水・防塵性能のすべてが求められる場合、設計チームはこれらの制約条件に優先順位をつける必要があります。例えば、携帯型のフィールドデバイスであれば、まず防水・防塵性能、次に触感、そして最後に全面照明といった具合です。

薄型メンブレンスイッチの最適な用途

薄型メンブレンスイッチは、ユーザーインターフェースを平らで密閉性が高く、軽量で、コンパクトな製品筐体に容易に組み込む必要がある場合に役立ちます。

一般的なアプリケーションは次のとおりです。

• 携帯型スキャナーとポータブル端末
• 壁掛け式アクセス制御パネル
• HVAC制御パネル
• ポータブル医療および診断機器
• 工業用試験機器
• 遠隔監視装置
• 通信機器およびIoT機器
• コンパクトな家電用パネル
• 船舶用または屋外用操縦翼面
• 農業機械制御装置

これらのデバイスにとって、スイッチは単なる前面のラベルではありません。それは、機械的、電気的、そしてユーザーエクスペリエンス設計の一部です。購入者は、製造前に、厚み、触感、密閉性、グラフィック、バックライト、そして組み立て方法のバランスを取る必要があります。

薄型メンブレンスイッチの見積依頼書（RFQ）をNiceoneに送るべき内容

薄型メンブレンスイッチの見積もりは、機械的な制約が明確な場合に、より正確なものとなります。筐体の設計段階であれば、入手可能な図面を送付し、許容される最大厚さを明記してください。

目立たないHMIレビューをご希望の場合は、以下をお送りください。

• 2D図面、3D CAD、または筐体図面
• 最大設置高さまたは目標スタックアップ
• 凹部の深さと取り付け面の詳細
• オーバーレイアートワーク、パントンカラー、アイコン、およびウィンドウ領域
• キーの配置、キーのサイズ、間隔
• 触覚の好み：金属ドーム、ポリドーム、エンボス加工、または非触覚
• 回路の希望：プリントPET、FPC、PCB、または未定
• テールの長さ、テールの出口方向、ピン数、コネクタの種類
• バックライトまたは表示窓の要件
• 防水、防塵、洗浄、紫外線、または化学物質への曝露対象
• 動作環境とアプリケーション
• 目標数量またはサンプル依頼の詳細（分かっている場合）

Niceoneは、スタック高さ、製造性、組み立て適合性といった観点​​から設計をレビューできます。FPC、プリントPET、PCBのどれが最適か不明な場合は、まず筐体の寸法をお送りください。回路構成は、機械的な制約を理解した上で選択できます。

よくある質問

携帯機器用のカスタムメンブレンスイッチは、どれくらい薄くできるのか？

オーバーレイ、スペーサー、回路、ドーム、接着剤、裏地、およびオプション機能によって異なります。フラットな非触覚デザインは、通常、金属ドーム、バックライト付き、または密閉性の高いデザインよりも薄くなります。設置時の最大高さをお知らせください。

厚さを2mm以下に抑えるには、金属製のドームを取り外す必要がありますか？

必ずしもそうとは限りません。薄型の金属ドームデザインも可能ですが、ポリドーム、エンボス加工ポリエステル、または非触覚構造を採用することで高さを抑えることができます。最適な選択肢は、鍵盤の感触、鍵盤のサイズ、筐体スペースによって異なります。

薄型メンブレンスイッチの場合、FPCは印刷PETよりも優れているのでしょうか？

FPCは、狭い配線、微細ピッチ、小型電子部品、小型筐体内の曲げ経路などに適しています。よりシンプルな平面キーパッドであれば、プリントPETで十分な場合もあります。Niceoneでは、見積依頼の際に両方のオプションについて検討いたします。

薄型メンブレンスイッチでもバックライトは使用可能ですか？

はい、しかし照明を加えると設計が複雑になります。LEDインジケーター、導光フィルム、光ファイバー、または窓照明などが考えられます。最適な方法は、明るさ、電力、照明範囲、および利用可能なスタック高さによって異なります。

薄型メンブレンスイッチは防水仕様またはIP規格に対応できますか？

薄型スイッチは防水性や防塵性を考慮して設計できますが、密閉性は自動的に確保されるわけではありません。周囲の接着剤、ケーブルの出口、ガスケット、筐体との接合部、そして最終的な組み立て工程など、すべてがIP規格の性能に影響を与えます。

薄型メンブレンスイッチの見積もりを依頼する際に、どのようなファイルを送付すればよいですか？

筐体図面、最大高さ、アートワーク、キー配列、触感の好み、回路の好み、コネクタの詳細、バックライトの要件、IP目標、および取り付け面の材質をお送りください。これらの詳細情報は、Niceoneが最適なスタックアップを推奨するのに役立ちます。

スリムなHMIスタックアップをレビュー用に送付してください。

携帯型、壁掛け型、またはポータブルデバイスに薄型メンブレンスイッチが必要な場合は、Niceone-Keypad社に図面、設置予定高さ、筐体の凹部、キー配列、触感の好み、回路要件、コネクタの詳細、およびバックライトや防水に関する要件をお送りください。

当社の東莞生産チームとCTオフィスは、積層方向の検討、FPC、プリントPET、PCBのオプション比較、そしてお客様の薄型HMI構築のためのカスタム見積依頼書の作成をお手伝いいたします。
