ポリカーボネート製メンブレンスイッチオーバーレイ：使用時期

Niceone-Keypadは、新しいHMIをリリースする前に適切なグラフィックオーバーレイ素材を必要とするOEM製品エンジニア、ハードウェア設計チーム、および調達担当者向けに、カスタムポリカーボネートメンブレンスイッチオーバーレイを製造しています。ポリカーボネート（PCとも呼ばれる）は、メンブレンパネルに透明な窓、鮮明なグラフィック、制御されたエンボス加工、および高級感のある外観仕上げが必要な場合に役立ちますが、化学薬品、強力な洗浄、または非常に頻繁に使用される触覚キーには必ずしも最適な選択肢ではありません。

このページでは、見積依頼（RFQ）を送信する前に、PC、PETポリエステル、およびテクスチャ加工またはハードコート加工されたオーバーレイオプションを比較検討できます。最適な選択は、用途、表面仕上げ、作動頻度、洗浄方法、紫外線照射、バックライト、接着剤、IP等級目標、およびコンプライアンス要件によって異なります。

Niceoneは、東莞工場で製造されたカスタムメンブレンキーパッド、グラフィックオーバーレイ、FPCメンブレンスイッチ、PCBベースのメンブレンスイッチ、触覚ドーム、バックライトパネル、防水メンブレンスイッチアセンブリをサポートしており、米国ではコネチカットオフィスを通じてサポートを提供しています。

ポリカーボネート製メンブレンスイッチオーバーレイは、どのような場合に選択すべきでしょうか？

外観、透明度、成形されたディテールが、耐薬品性よ​​りも重要な場合は、ポリカーボネート製メンブレンスイッチオーバーレイを選択してください。ポリカーボネートは、鮮明な印刷グラフィック、クリアな表示窓、LEDインジケーター領域、またはより深くエンボス加工されたボタン領域が必要な制御パネルによく使用されます。

ポリカーボネートは、多くのグラフィックオーバーレイデザインにおいて加工が容易です。きれいな型抜き加工、魅力的な表面仕上げ、そして触覚ゾーンのための鮮明なエンボス加工が可能です。そのため、低～中程度の負荷がかかるインターフェースにおいては、ポリカーボネートは実用的なオーバーレイ素材となり得ます。

PCは一般的に以下の用途で検討されます。

• LCD、LED、またはステータスインジケーターの上に表示ウィンドウを配置する
• 産業用HMIパネル向けのクリーンなグラフィックオーバーレイ
• アイコンと窓が付いた家電製品の前面パネル
• 明瞭さが重要な計測機器のオーバーレイ
• エンボス加工を制御できるメンブレンキーパッド
• 透明または半透明の領域を持つバックライト付きメンブレンパネル

しかし、見た目が良いという理由だけでPCを選ぶべきではありません。製品が溶剤、消毒剤、油、強力な洗浄剤、屋外の日光、または繰り返しの激しい作動にさらされる場合は、PETポリエステルの方が安全な場合があります。

PC、PET、テクスチャードオーバーレイ：実際の使用においてどのような違いが生じるのか？

オーバーレイ材は、表面の外観だけでなく、耐久性、化学的性質、触感、窓の透明度、エンボス加工のデザイン、そして長期的な現場リスクにも影響を与えます。

購入者の要件	ポリカーボネートオーバーレイ	PETポリエステルオーバーレイ	表面加工／ハードコート仕上げ	より良いフィット感
クリア表示ウィンドウ	光学的な透明度において優れた選択肢	フィルムと仕上げ次第で良い	硬質コーティングされた透明窓は表面の耐久性を向上させることができます	PCまたはハードコートPC
タクタイルキーを多用	一部のデザインには有効だが、見直しが必要	通常、屈曲や繰り返し作動に対してより強い耐性を持つ	質感は接触面を保護する	ペット
化学洗浄	一部の化学物質に敏感	通常、耐薬品性に​​優れている	ハードコートは効果があるかもしれないが、確認する必要がある	ペット
鮮明なエンボス加工	より深く、より鮮明なエンボス加工に最適な選択肢です。	可能性はあるが、設計上の制約が異なる場合がある	質感のあるエンボス加工は手触りを向上させることができます	PC
屋外または紫外線への曝露	適切なフィルム、インク、仕上げの見直しが必要	適切な材料システムを使用すれば、多くの場合より安全です。	紫外線に強いフィルムやインクが必要になる場合があります	プロジェクト固有
高級感のあるビジュアル仕上げ	光沢、マット、透明の窓ガラスに強力に対応	耐久性に優れた工業用パネルに最適	表面の質感は指紋や光の反射を軽減するのに役立ちます	PCまたはテクスチャードPET
コスト重視の工業用建築物	フィルムやコーティングによっては、さらに費用がかかる場合があります。	耐久性のあるオーバーレイには費用対効果が高い場合が多い	コーティングにはコストがかかります	PETまたはプロジェクト固有の
IP規格準拠の密閉型パネル	素材も重要だが、シーリング設計の方がより重要だ	素材も重要だが、シーリング設計の方がより重要だ	仕上げは接着剤とハウジングの色合いに合わせる必要があります	フルスタックアップによります

多くのOEMプロジェクトにおいて、実際の選択肢は単に「PCかPETか」という単純なものではありません。「PC、PET、ハードコートPC、テクスチャードPET、または複合仕上げデザイン」といった選択肢が存在します。Niceoneは、オーバーレイ図面、表示ウィンドウ、エンボス加工領域、使用環境などを検討した上で、最適な材料構成を提案します。

構築する製品にRoHS指令に関する文書要件がある場合は、RFQ段階で材料の適合性を確認してください。Niceoneのドキュメントも参照してください。 RoHS関連のガイダンス.

ポリエステルはどのような点でポリカーボネートよりも優れているのか？

オーバーレイが過酷な使用に耐える必要がある場合、PETポリエステルはPCよりも優れた性能を発揮することが多い。メンブレンキーパッドが1シフトあたり数千回押下されたり、消毒剤で洗浄されたり、工業用液体にさらされたり、屋外に設置されたりする場合は、PETを慎重に検討する価値がある。

ポリエステルは、以下のような用途でよく好まれます。

• 高頻度使用向け触覚メンブレンキーパッド
• 医療用または食品加工用のパネルで、頻繁な洗浄にさらされる
• 油、溶剤、または化学薬品の近くにある産業用制御盤
• 屋外または半屋外用機器
• 過酷な環境下での機器向けHMI（ヒューマンマシンインターフェース）では、深彫りよりも現場での耐久性が重要となる。
• フレックス寿命が設計上の重要な考慮事項となる用途

これはPCが弱いという意味ではありません。PCは慎重に選定する必要があるという意味です。硬質コーティング、テクスチャ加工、または保護処理を施したPCオーバーレイは表面の問題の一部を解決する可能性がありますが、化学的適合性については依然として検討が必要です。

エンジニアリングチームにとって最も安全な方法は、実際の暴露条件を詳細に説明することです。図面だけを送るのではなく、洗浄剤、想定される接触頻度、日光への曝露、目標とする仕上げ、および必要なシーリングレベルを記載してください。

ポリカーボネートは、エンボス加工された触覚キーに適していますか？

はい、ポリカーボネートはエンボス加工を施した触覚キーに最適です。特に、購入者が鮮明な視覚的・触覚的な形状を求める場合に適しています。オーバーレイのデザインと金型によっては、ポリカーボネートはピローエンボス加工、リムエンボス加工、レールエンボス加工、隆起したボタン部分などに対応できます。

エンボス加工は、スイッチ全体の構造に合わせて行う必要があります。オーバーレイ、スペーサー、メタルドームまたはポリドーム、回路層、接着剤、ハウジングなど、すべてが最終的な感触に影響を与えます。

触覚ゾーンについては、以下を確認してください。

• 型押しスタイル：枕型、縁型、レール型、ドーム型、またはロゴ型押し
• おおよそのエンボス加工の高さとボタンのサイズ
• 金属ドームかポリドームかの選択
• 望ましい触覚フィードバックと作動感
• ボタンの間隔とグラフィックの配置
• 予想される作動周波数
• オーバーレイにウィンドウやバックライト付きアイコンも必要かどうか

キーパッドが頻繁に操作されることが予想される場合は、PETの方が適しているかもしれません。キーパッドに鮮明な画像、表示ウィンドウ、そして適度な操作性が必要な場合は、PCが適しているかもしれません。

オーバーレイは、ハードコート、テクスチャ加工、マット、光沢、またはUV安定化処理のどれにすべきでしょうか？

表面仕上げは、基材と同様に購入者の体験を大きく左右します。光沢のあるPCオーバーレイは、透明感があり高級感があるように見えますが、タッチ操作部分に指紋や傷が目立ちやすい場合があります。一方、テクスチャ加工された表面仕上げは、反射を抑え、操作性を向上させます。

一般的な仕上げオプションは以下のとおりです。

• LCD、LED、またはインジケーター領域用の光沢のある透明窓
• 工業用パネルの反射を抑えるマット仕上げ
• 指が触れる部分には、表面を滑らかに仕上げたテクスチャ加工を施しています。
• 表面保護性能を向上させるためのハードコート
• 明るい照明下で使用する機器向けの反射防止加工
• 日光暴露用のUV安定化フィルムまたはインクシステム
• LEDバックライト用の透明または半透明部分

デザインにディスプレイウィンドウと触覚キーが同じオーバーレイ上に存在する場合、部分的な仕上げが有効な場合があります。例えば、ウィンドウ部分は透明なままにしておき、ボタン部分にはテクスチャ加工を施すといった方法です。

プロジェクトにUL関連の材料要件がある場合、ベースフィルム定格が完成したメンブレンスイッチの認証と等しいと想定しないようにしてください。Niceoneは仕様策定時に要件を確認できます。詳細については、以下を参照してください。 Niceone社のUL認証メンブレンスイッチに関するガイダンス.

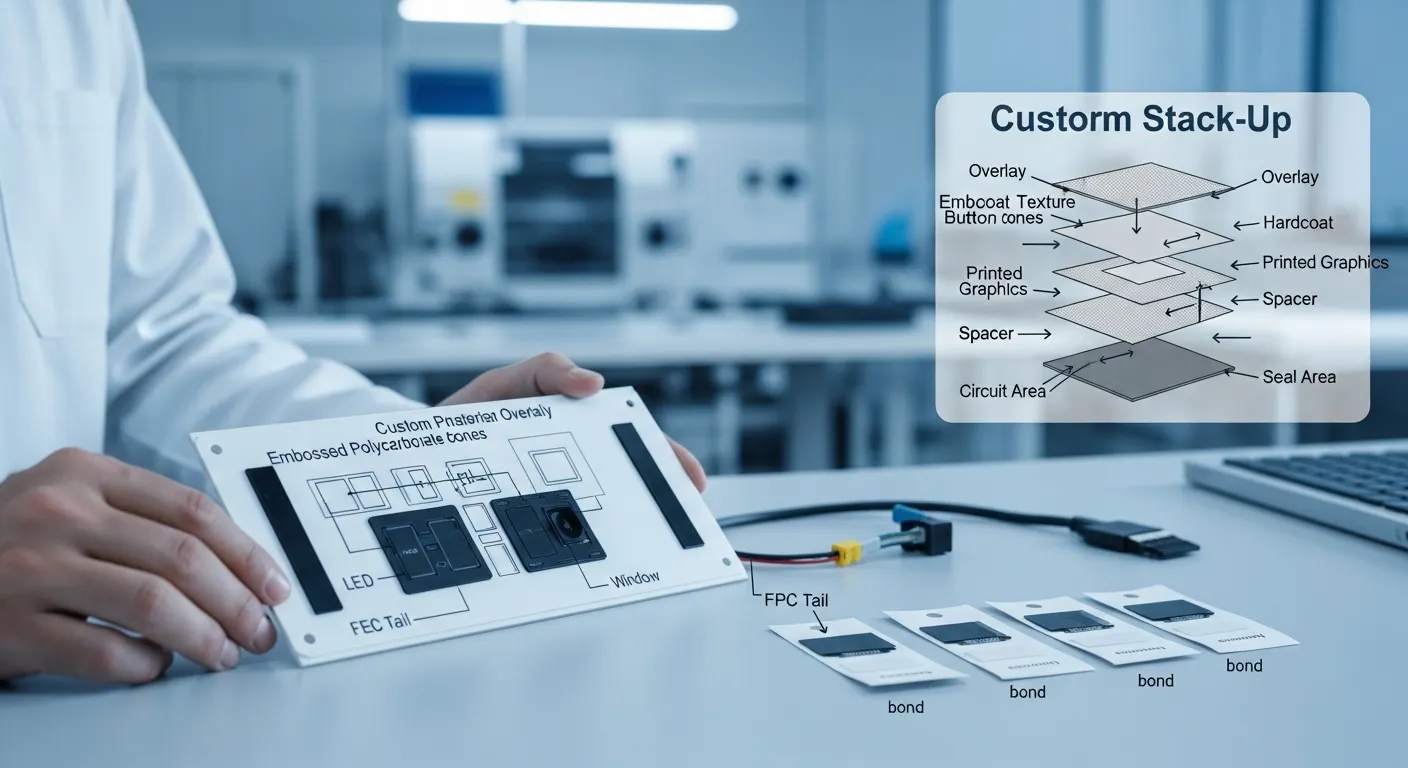

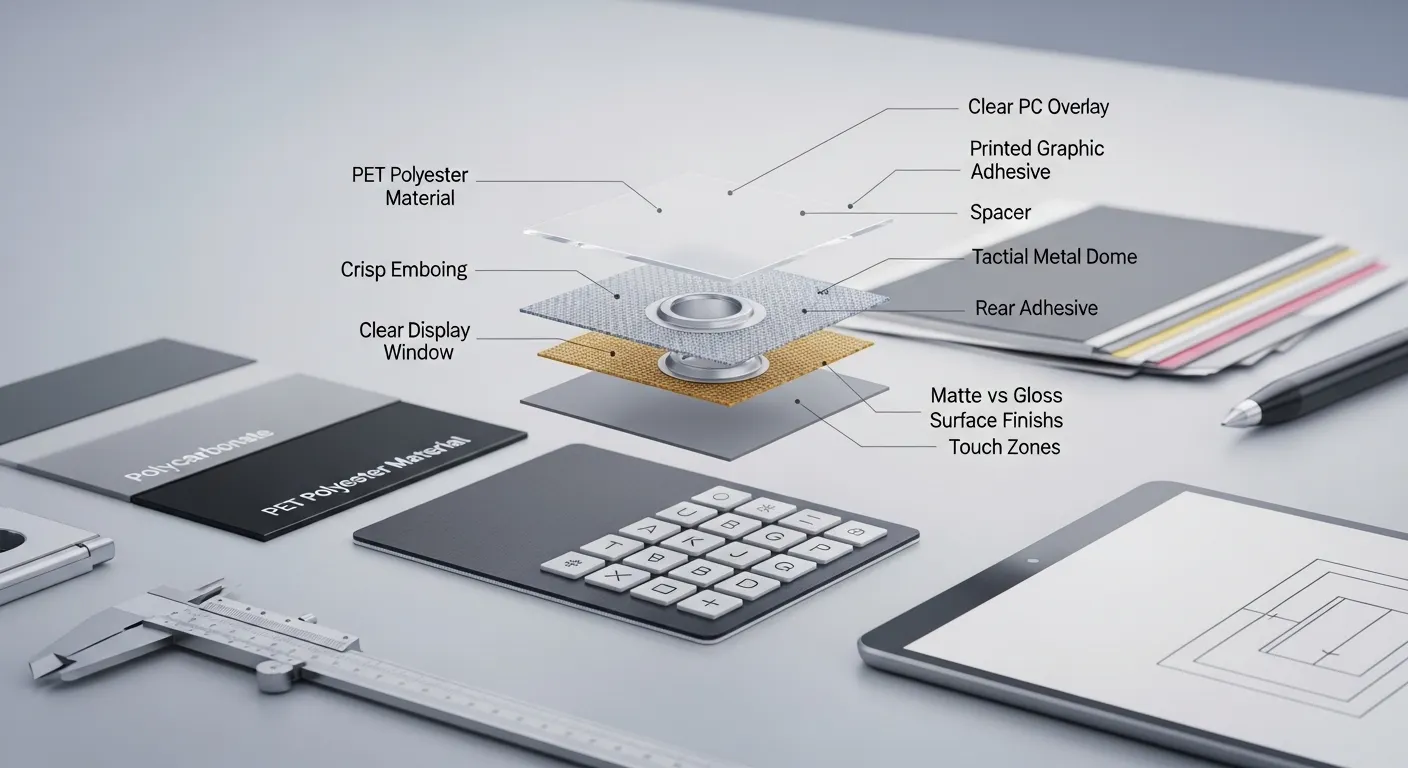

オーバーレイ材は、膜スイッチ全体の積層構造にどのような影響を与えるのでしょうか？

オーバーレイはメンブレンスイッチの上部に配置されますが、アセンブリ全体に影響を与えます。PCオーバーレイの場合、接着剤、スペーサー設計、エンボス加工、バックライト、シーリングなどに関して、異なる決定が必要となる場合があります。

一般的なカスタムビルドには、以下のようなものが含まれる場合があります。

• PC、PET、またはコーティング/テクスチャ加工フィルムへのグラフィックオーバーレイ
• 取り付け条件および露出条件に合わせたオーバーレイ接着剤
• スペーサーまたはドーム保持層
• 金属ドーム、ポリドーム、または非接触型デザイン
• プリント銀回路、FPC、またはPCBベースの回路
• LED、ライトガイドフィルム、または光ファイバーによるバックライト
• 用途に応じて必要なESDまたはRFIシールド
• テール出口、コネクタ、ピン配置、背面接着剤
• IP65、IP67、またはその他のシール対象物に対応するハウジングインターフェース

IP性能は、オーバーレイ材だけでなく、全体の機械設計に依存します。テール出口、接着剤の被覆率、スペーサーの通気孔、ハウジングの平面度、エッジのシーリングなど、すべてが防水性や防塵性に影響を与える可能性があります。

そのため、材料選定は最終的な金型製作の前に行うべきです。プロジェクトの後半でPCからPETに変更すると、エンボス加工、窓の透明度、表面仕上げ、触感に影響が出る可能性があります。

PCとPETオーバーレイの選択に関する6つの質問からなる意思決定マトリックス

図面を審査に送る前に、以下の質問を参考にしてください。

メッセージ	はいの場合、	重要性	ナイスワンに送るRFQメモ
オーバーレイには透明な表示ウィンドウが必要ですか？	PCまたはハードコートPC	PCは鮮明な画像をサポートできます	ウィンドウサイズ、表示タイプ、透明度に関する要件
オペレーターは頻繁にキーを押すだろうか？	ペット	屈曲性と作動寿命が重要になる	推定使用頻度と触感
審査員たちは化学薬品や消毒剤に直面するのだろうか？	PETまたは試験済みコーティング	PCは一部の化学物質に敏感な場合があります	洗剤の名称、濃度、洗浄方法
エンボス加工の深さや鮮明さは重要ですか？	PC	PCは成形されたディテールによく強い	エンボス加工のスタイル、高さ、ボタンの配置
この製品は屋外で使用されますか？	プロジェクト固有のフィルムとインク	紫外線や天候への曝露はオーバーレイの寿命に影響を与える	屋外レベル、日光曝露、IPターゲット
RoHS指令、UL規格、または材料に関する書類は必要ですか？	RFQ中に確認する	ドキュメントは選択された資料によって異なります	必要な規格、市場、およびファイル形式

このマトリックスは、技術レビューの代替となるものではありません。チームがより良い見積依頼書を作成し、サンプル作成後の材料変更を回避するのに役立ちます。

素材の推薦を依頼する際に、Niceoneに何を送れば良いでしょうか？

PCとPETのオーバーレイに関する推奨事項については、図面とともに使用条件をお送りください。消毒剤の使用や直射日光など、些細なことでも材料の選択が変わる場合があります。

含めます：

• 2D図面、アートワーク、またはパネルレイアウト
• 重ね合わせ寸法と許容誤差に関する期待値
• 既に選択済みの場合、希望する素材
• 表面仕上げ：光沢、マット、テクスチャ加工、ハードコート、反射防止
• 表示窓、LEDインジケーター、またはバックライト付き凡例
• エンボス加工のスタイルとボタンの配置
• 予想される作動周波数
• 触覚スイッチか非触覚スイッチかの好み
• 金属ドーム、ポリドーム、FPC、またはPCBのいずれの希望か（分かっている場合）
• 洗浄剤、油、溶剤、または消毒剤
• 屋内、屋外、洗浄、または高湿度環境への曝露
• IP65やIP67などの目標IP等級
• 取り付け面および接着剤の要件
• コネクタ、テール出口、ピン配置の要件
• RoHS指令、UL関連、またはその他の文書要件
• 目標数量または試作品／サンプル段階

まだデザインをテスト中の場合は、Niceoneのレビューを参照してください。 サンプルリクエストプロセス.

よくある質問

使用頻度の高い触覚メンブレンスイッチにポリカーボネートを使用できますか？

はい、しかし再検討が必要です。PCは、特に鮮明なエンボス加工を施した、触感に優れたデザインには適しています。キーの押下頻度が高い場合は、PETポリエステルの方がオーバーレイとして安全な選択肢となることが多いです。

ポリカーボネートはポリエステルよりも傷がつきにくいですか？

必ずしもそうとは限りません。光沢のあるPCは傷が目立ちやすい場合があります。テクスチャ加工やハードコート加工を施したPCは表面保護性能が向上しますが、最適な選択は接触する場所、清掃方法、仕上げによって異なります。

ポリカーボネートは化学洗浄に適していますか？

PCは一部の化学物質に敏感な場合があります。パネルに消毒剤、溶剤、油類が必要な場合、または頻繁な洗浄が必要な場合は、PETまたは試験済みのコーティングをまず検討する必要があります。

ポリカーボネートはPETよりもどのような場合に優れているのか？

PCは、透明な窓、鮮明なグラフィック、くっきりとしたエンボス加工、ディスプレイ領域、そして高級感のある外観仕上げに適していることが多い。一方、PETは、過酷な使用環境や化学物質への曝露に対して一般的に優れている。

オーバーレイ材はIP等級に影響しますか？

はい、ただし間接的にです。IP等級は、オーバーレイフィルムだけでなく、積層構造全体、接着剤、テール出口、ハウジングシール、スペーサー設計、エッジ構造などによって決まります。

レビューのためにどのファイルを送れば良いですか？

図面、アートワーク、目標仕上げ、表示窓の詳細、エンボス加工の必要性、洗浄条件、タッチ頻度、IP目標、コネクタの詳細、およびコンプライアンス要件をお送りください。

PCまたはPETオーバーレイの推奨を依頼する

図面、アートワーク、アプリケーション環境、表示ウィンドウの要件、エンボス加工スタイル、洗浄方法、IP定格目標、コネクタの詳細、およびコンプライアンス要件をNiceone-Keypadまでお送りください。当社のチームが、ポリカーボネート、PETポリエステル、テクスチャードフィルム、またはハードコートオーバーレイのどれがお客様のカスタムメンブレンスイッチの製造に最適かを検討し、東莞工場での製造サポートとコネチカットオフィスを通じたお客様とのコミュニケーションを提供いたします。
