計測用メンブレンスイッチ：実験・試験機器

Niceone-Keypadは、ラボ用アナライザー、オシロスコープ、分光計、校正装置、卓上メーター、その他の試験計測機器を設計するOEMエンジニア向けに、カスタム計測用メンブレンスイッチパネルを製造しています。フロントパネルに精密な触覚フィードバック、鮮明なLCDまたはディスプレイウィンドウ、耐薬品性オーバーレイ材、シールド、信頼性の高いコネクタテールが必要な場合は、当社のチームがお客様の図面を精査し、製造可能なメンブレンスイッチ設計へと変換するお手伝いをいたします。

計測機器の購入者は通常、操作感、ディスプレイの視認性、実験台での長期的な信頼性という3つの要素を同時に考慮する必要があります。基本的な機器に適したキーパッドは、高感度な計測電子機器、洗浄剤、小さな印字、使用頻度の高い制御キーのすぐそばでは適さない場合があります。

Niceone-Keypadは、東莞工場での生産と、コネチカット州レディングのオフィスを通じた顧客サービスサポートを融合させています。フロントパネルの図面、キーレイアウト、ウィンドウの詳細、回路要件をお送りいただければ、お見積もりや設計レビューを承ります。

実験室、分析装置、試験装置用計装用メンブレンスイッチ

計測機器用メンブレンスイッチは、オペレーターが測定機器を正確かつ再現性高く制御する必要がある場合に使用されます。代表的な例としては、以下のようなものがあります。

• オシロスコープの前面パネル
• 分光計制御キーパッド
• ラボ分析装置用メンブレンパネル
• 校正機器の制御
• 電源および信号発生器キーパッド
• 携帯型または卓上型のテストメーター
• 環境および実験室モニタリング装置

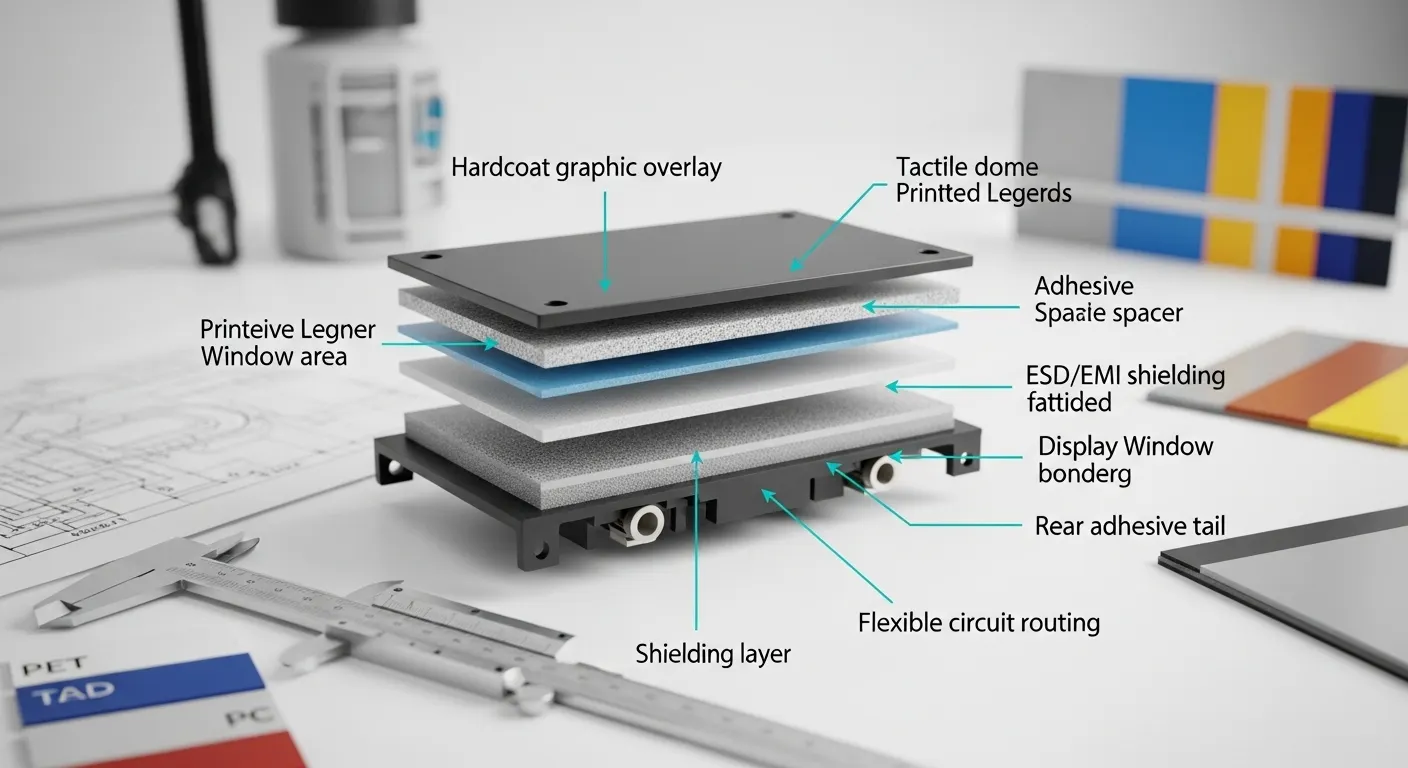

これらのパネルは、印刷されたグラフィックオーバーレイ、触覚または非触覚スイッチ領域、表示窓、LEDインジケータ、バックライト、シールド層、粘着性裏地、およびフレキシブルコネクタテールを組み合わせた構造になっていることが多い。一部の設計では、印刷された銀回路が使用される。配線、コネクタ、取り付け、および電気的要件に応じて、FPCまたはPCBベースの構造が必要となる場合もある。

計測機器メーカーにとっての目標は、パネルの見栄えを良くすることだけではありません。インターフェースは、正確な入力、安定した組み立て、読みやすいグラフィック、そして計測機器の電子機器との安定した接続をサポートする必要があります。

計測用メンブレンスイッチは、標準的なキーパッドと何が違うのでしょうか？

標準的なキーパッドは、基本的なボタン操作と印刷されたオーバーレイだけで十分な場合もあります。一方、計装パネルは、オペレーターが値、モード、測定値、校正手順などを扱うため、より高度な設計制御が求められるのが一般的です。

実験室または試験装置のパネルには、以下のものが必要になる場合があります。

• 小さくてコントラストの高いアイコンと凡例
• 重要なキーを正確に触覚で確認できる
• LCD、LED、またはタッチスクリーン領域用の透明な表示窓
• 高感度電子機器付近におけるESD、EMI、またはRFIシールド
• 洗浄時の耐薬品性オーバーレイ表面
• 明るい実験室環境向けのマット仕上げまたは反射防止仕上げ
• プラスチック、金属、またはコーティングされた筐体への安定した接着
• 狭い内部レイアウトに適合するコネクタテール

デザインは、機器の使用方法にも合致している必要があります。卓上型アナライザーには、滑らかで拭き取りやすいパネルが必要になるかもしれません。オシロスコープには、応答速度の速いキーが多数必要になるでしょう。校正装置には、モード表示が明確で、信頼性の高いフィードバックが得られる耐久性のあるキーパッドが必要になるかもしれません。

精密機器制御装置における触覚フィードバックの仕様はどのように定めるべきか？

計測機器の操作者は、ディスプレイから目を離さずに確認する必要があることが多いため、触覚フィードバックは重要です。実行、停止、ゼロ点調整、校正、レンジ切り替え、メニュー操作、決定、アラームリセットなどの重要な機能においては、クリック感を制御することで入力の不確実性を低減できます。

Niceoneは、触覚式および非触覚式のメンブレンスイッチ設計に対応しています。最適な選択は、制御機能、筐体、オーバーレイ設計、およびユーザー環境によって異なります。

一般的なオプションは次のとおりです。

• 金属ドーム型タクタイルキー： シャープなフィードバックと明確な作動感に適しています。
• ポリエステルドームまたはポリドームのオプション： 目立たない触覚構造が好まれる場合に便利です。
• 非接触式キー： 機器が視覚、音声、または画面による確認機能を提供する場合に適しています。
• 混合キー配列： 重要なキーには触覚フィードバックが必要だが、メニュー領域は平坦なままでよい場合に便利です。
• 静電容量式スイッチ領域： 機械的なクリック感よりも、滑らかな表面やモダンなHMIスタイルが重要な場合に検討されます。

見積依頼の際は、キーの数だけでなく、キーの機能一覧、希望する操作感、キーサイズ、刻印の好み、手袋着用の有無なども併せてお知らせください。目標とする作動力やクリック比が既に決まっている場合は、それも記載してください。決まっていない場合は、Niceoneが使用目的を検討し、適切な設計方向をご提案いたします。

実験機器において、OCA接着式表示窓はどのような場合に使用すべきか？

表示部分は、計器用メンブレンパネルの中で最も目立つ部分であることが多い。窓の設計が不適切だと、気泡、ニュートンリング、グレア、傷、視認性の低下などを引き起こす可能性がある。

OCA接着されたウィンドウは、LCDやディスプレイ領域全体にわたってよりクリアな外観が必要な場合に有効です。OCA接着では、ウィンドウとディスプレイ関連層の間に透明な光学接着剤を使用します。設計上、密着性とクリアな視認性が求められる場合に、ウィンドウ領域の外観を向上させるのに役立ちます。

多くの機器にとって、従来型のディスプレイウィンドウで十分な場合もある。ディスプレイが奥まっている場合、ウィンドウの全面接着が不要な場合、またはOCA接着がコスト的に正当化されない場合には、従来型のディスプレイウィンドウの方が適している。

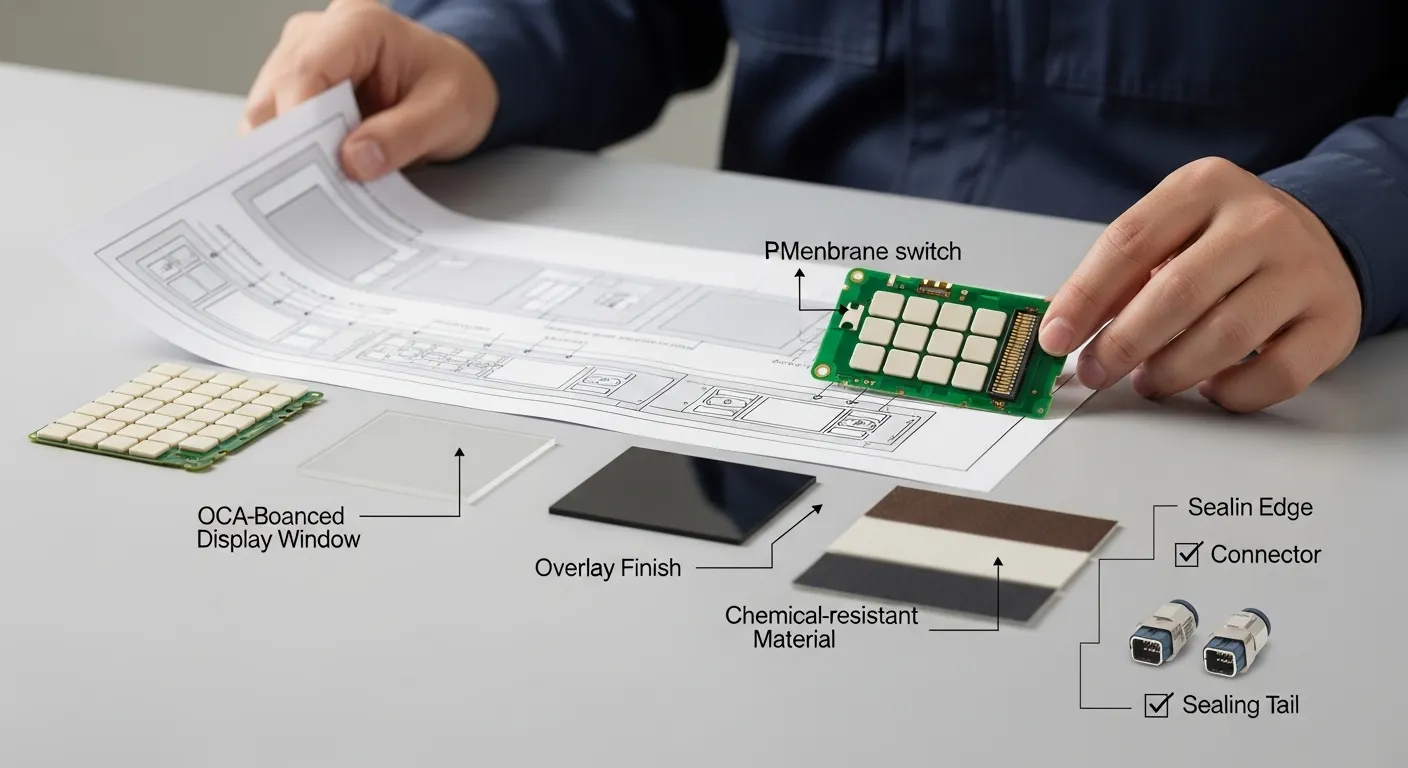

表示ウィンドウを指定する際は、以下を確認してください。

• ディスプレイの種類とアクティブ表示領域
• ウィンドウサイズと枠のデザイン
• PC、PET、ガラス、またはその他の窓材の選択
• 透明、スモーク、着色、または透明色の要件
• マット、グロス、反射防止、またはテクスチャ仕上げ
• 組み立て時に保護フィルムが必要
• ニュートンリングや目に見える気泡が発生するリスク
• パネルがスクリーン、LEDディスプレイ、またはタッチスクリーンのいずれの上に設置されているか

分光計、ラボ用分析装置、卓上型測定器などでは、ディスプレイの鮮明さが製品の品質印象に大きく影響します。金型製作やサンプル採取の前に、ディスプレイの図面を早めに共有して、ウィンドウ構造を確認できるようにしましょう。

実験台周辺に最適なオーバーレイ材と仕上げ材はどれですか？

計器パネルは、洗浄剤、指紋、摩耗、試薬の飛沫、オペレーターによる繰り返しの接触などにさらされる可能性があります。そのため、オーバーレイはデザインだけでなく、実際の使用環境を考慮して選択する必要があります。

一般的なオーバーレイの決定事項には以下が含まれます。

• ポリエステルオーバーレイ： メンブレンスイッチ用途において、耐久性と繰り返し屈曲に耐える能力が求められるため、しばしば選定される。
• ポリカーボネートオーバーレイ： 用途によっては、特定のグラフィックや成形に関する要件を満たすのに役立ちます。
• ハードコート表面： 耐傷性や洗浄耐性が重要な場合に役立ちます。
• マット仕上げまたは反射防止仕上げ： 明るい実験室や、ディスプレイを多用する機器に最適です。
• 光沢仕上げの窓ガラスに、質感のあるキーゾーンを設けたデザイン： ディスプレイの鮮明さと指先の感触のバランスを取るのに役立ちます。
• 透明またはスモークの窓： LCD、LED、および表示領域に使用されます。

耐薬品性オーバーレイ設計において、最も重要な見積依頼事項は暴露リストです。パネルが接触する可能性のある物質（アルコールワイプ、中性洗剤、消毒剤、油、試薬、粉塵、水滴、その他の物質など）をNiceoneにお知らせください。これにより、チームはオーバーレイ、印刷、表面仕上げ、接着構造をより適切に提案することができます。

文脈を説明せずに「耐薬品性」パネルを要求するのは避けましょう。より適切な要求は、「パネルは毎日アルコール系クリーナーで拭き、ディスプレイ付近に試薬が飛び散る場合があります」というものです。

楽器の種類別仕様選択

計器タイプ	共通オペレーター要件	推奨されるスイッチ方向	ディスプレイ／ウィンドウに関する考慮事項	オーバーレイと信頼性に関する注意事項	見積依頼の詳細を送信
オシロスコープまたは信号アナライザー	素早いメニュー入力と明確なモード選択	使用頻度の高い操作部には触覚キーを採用、混合ゾーンも可能	透明液晶ウィンドウ、必要に応じて反射防止加工	電子機器の近くでは、ESD/EMIシールドが重要になる場合があります。	凡例マップ、表示サイズ、遮蔽の必要性、尾部出口方向
スペクトロメータ	すっきりとした外観と慎重なパラメータ入力	インターフェースのスタイルに応じて、触覚式または非触覚式となる。	OCA接着または丁寧に処理されたディスプレイウィンドウ	実験室での暴露に対する耐薬品性オーバーレイ	窓の描画、洗浄剤、主要機能
ラボアナライザー	拭き取り可能なパネルと信頼性の高い動作	密閉された平らな表面を持つ触覚的な重要キー	透明またはスモークのディスプレイウィンドウ	洗浄手順に基づいたハードコートまたはマットオーバーレイ	化学物質リスト、IPターゲット、接着面
校正ユニット	設定キーとリセットキーの正確な確認	重要な制御のための明確な触覚フィードバック	小さな窓またはLEDインジケーター領域	耐久性のある刻印と精密なエンボス加工	作動感ターゲット、アイコンアートワーク、コネクタピッチ
卓上型電源	繰り返し調整とモード選択	触覚キーとLEDインジケーター	LEDウィンドウまたはディスプレイの切り抜き領域	傷防止オーバーレイと安定した背面粘着剤	LEDの位置、回路ピン配置、筐体材質
携帯型テストメーター	コンパクトなレイアウトと耐久性のある現場取り扱い	薄型触覚キーパッドまたはシリコンハイブリッド	小型液晶ウィンドウ	シーリング、接着剤、テールベンド設計が重要	パネル厚さ目標、テールルート、シール要件

見積依頼前に確認すべきシールド、シーリング、回路の詳細事項は何ですか？

計器盤は、多くの場合、精密電子機器の近くに設置されます。そのため、見積もりを行う前に、電気的および機械的な詳細を把握しておくことが重要です。

デザインに以下の要件があるかどうかを確認してください。

• ESDシールド層
• EMIまたはRFIシールドに関する考慮事項
• 接地点またはシールドテール
• プリント銀回路、FPC、またはPCB裏打ち構造
• ZIF、オス、メス、はんだタブ、またはカスタムコネクタ
• コネクタピッチとピン数
• 尾部の長さ、尾部出口側、および補強材の詳細
• プラスチック、金属、粉体塗装面、または塗装面用の裏面粘着剤
• LEDインジケーターまたはバックライト
• IP65、IP67、またはプロジェクト固有のシール目標
• スペーサー、ガスケット、または周囲のシーリング要件

Niceoneは、メンブレンスイッチ、FPC、PCBメンブレンスイッチ、グラフィックオーバーレイ、ドームラベル、LEDバックライト、ライトガイドフィルム、光ファイバーバックライト、防水メンブレンスイッチなど、様々な設計に対応可能です。具体的な構造はプロジェクトごとに指定する必要があります。

機器が液体のこぼれや頻繁な拭き取りに耐える必要がある場合は、その使用環境を明確に定義してください。屋外、湿潤環境、または過酷な環境下での使用が必要な場合は、目標とするIP等級と取り付け条件を明記してください。これにより、見た目は正しくても実際の環境に対応できないパネルを設計してしまうことを防ぐことができます。

計測用メンブレンスイッチの見積もりを依頼する際に、Niceoneに何を送付すればよいですか？

完全な見積依頼書（RFQ）は、設計スタジオがより的確な施工フィードバックとより正確な見積もりを提供するために役立ちます。計装用メンブレンスイッチについては、以下の詳細情報をできるだけ多くお送りください。

• 機器の種類と用途
• 前面パネルの図面または寸法
• 2Dアートワーク、CADファイル、または既存のパネルサンプル写真
• キー配列と機能一覧
• 触覚式、非触覚式、または静電容量式キーの選択
• 希望する触感または作動力目標（既知の場合）
• エンボス加工スタイル：リム型、ピロー型、ドーム型、またはフラット型
• 表示ウィンドウのサイズと表示タイプ
• 必要に応じて、OCA接着窓の要件
• オーバーレイ材と表面仕上げの好み
• 化学物質または洗浄剤への曝露リスト
• バックライト、LED、または表示灯の要件
• 回路タイプの希望：銀インク、FPC、またはPCB
• コネクタの種類、ピッチ、ピン配置、およびテール方向
• 背面接着剤およびハウジング材
• IPまたはシールターゲット
• 試作品またはサンプルの評価目標
• 製品が満たさなければならない仕向市場またはコンプライアンス要件

Niceoneにご連絡いただく前に、すべての詳細を解決する必要はありません。フロントパネルのコンセプトのみをお持ちの場合でも、弊社のチームがアプリケーションをレビューし、次の技術的な課題を明確にするお手伝いをいたします。

東莞にあるCTオフィスを持つメンブレンスイッチ工場と提携する

Niceone-Keypadは、カスタムメンブレンスイッチとHMIのメーカーで、中国・東莞に製造拠点を持ち、米国コネチカット州レディング、デイトンロード18番地（郵便番号06896）にオフィスを構えています。この体制により、計測機器OEMは工場レベルのカスタマイズと米国拠点のチームとの円滑なコミュニケーションを両立させることができます。

計測機器プロジェクトにおいては、メンブレンスイッチの構造、グラフィックオーバーレイのデザイン、触覚ドームのレイアウト、ディスプレイウィンドウの構造、コネクタの配線、バックライト、防水シール、プロトタイプのレビューなどについて、弊社のチームがご相談に応じます。目標は、お客様のエンジニアリングチームと調達チームが、大まかなインターフェース要件から製造可能なフロントパネルソリューションへと移行できるよう支援することです。

よくある質問

メンブレンスイッチは、オシロスコープや卓上型計測器に使用できますか？

はい。キー配列、触感、表示窓、シールド、コネクタの形状が機器の筐体と一致する場合、オシロスコープ、アナライザ、メーター、校正装置向けにカスタムメンブレンスイッチを設計できます。

実験器具には、触覚キーと非触覚キーのどちらを使用すべきか？

触覚キーは、オペレーターによる明確な確認が必要な重要な操作部に適しています。非触覚式または静電容量式のゾーンは、機器が視覚的または聴覚的なフィードバックを提供する場合、あるいは滑らかで拭き取りやすい表面が好ましい場合に適しています。

OCA接着と従来のディスプレイウィンドウの違いは何ですか？

OCA接着は、ウィンドウ領域全体に光学的に透明な接着剤を使用することで、よりすっきりとしたディスプレイ外観を実現します。従来のウィンドウでは、外周接着やその他の構造が用いられる場合があります。最適な選択は、ディスプレイの種類、視覚的な期待値、およびコスト目標によって異なります。

実験室の洗浄環境への曝露には、どちらのオーバーレイ材がより適していますか？

最適なオーバーレイは、使用する化学薬品の種類と洗浄頻度によって異なります。洗浄剤、消毒剤、または試薬の使用リストをお知らせいただければ、NiceoneがPET、PC、ハードコート、マット、グロス、またはテクスチャード加工の表面オプションを検討いたします。

計測機器用メンブレンスイッチには、ESDシールドまたはEMIシールドが必要ですか？

多くの計測機器は、特に高感度な計測電子機器の近くでは、ESD、EMI、またはRFIシールドの恩恵を受ける。その必要性は、回路、筐体、接地設計、および動作環境によって異なる。

見積もりを依頼する際に、どのようなファイルを送れば良いですか？

パネル図面、アートワーク、キーマップ、ウィンドウ寸法、回路図またはピン配置図、コネクタの詳細、テール方向、材質の希望、洗浄時の露出条件、IP目標、およびサンプル目標（入手可能な場合）を送付してください。

特注計測用メンブレンスイッチの見積もりを依頼する

お使いの機器の種類、フロントパネルの図面、キー配列、表示ウィンドウの詳細、触覚フィードバックの目標値、オーバーレイ材料の希望値、化学物質への曝露状況、シールドの必要性、コネクタのピン配置、テール方向、およびシーリング目標値をNiceone-Keypadまでお送りください。当社の東莞工場とCTオフィスが設計内容を確認し、お客様のラボ、分析機器、または試験計測機器向けのカスタムメンブレンスイッチパネルの見積もりを提供いたします。
