軍用規格メンブレンインターフェース：MIL規格準拠HMI

Niceone-Keypadは、防衛関連OEMエンジニア、堅牢な機器設計者、および調達チーム向けに、密閉性、触覚フィードバック、電気的保護を備えたHMIパネルのカスタム軍用グレードメンブレンインターフェースソリューションを設計しています。これらのプロジェクトにおいて重要なのは、「軍用キーパッド」を選ぶことだけではありません。プロトタイプおよび量産前に、プラットフォームの衝撃、振動、温度、密閉性、EMI、NVISバックライト、および手袋着用時の操作に関する要件を明確に定義することです。

Niceoneは、東莞工場でカスタムメンブレンスイッチ、グラフィックオーバーレイ、メンブレンキーパッド、シリコンラバーキーパッド、FPC回路、PCBベースのメンブレンスイッチ、LEDバックライト、ライトガイドフィルム、光ファイバーバックライト、触覚ドーム、防水構造などを製造しており、米国ではCTオフィスを通じてサポートを提供しています。

このページは、防衛関連の調達担当者が、MIL-STD、IP、EMI、および夜間運用に関する要件を、見積もり作成に適したメンブレンインターフェース仕様書に変換するのに役立ちます。図面、筐体の詳細、および環境要件をお送りいただければ、技術レビューを行います。

防衛用HMIにおいて、メンブレンインターフェースが「軍事グレード」となる条件とは？

軍用グレードのメンブレンインターフェースは、過酷な使用環境に対応するために設計されたカスタムHMIコンポーネントです。携帯型コントローラー、戦術通信機器、堅牢な試験装置、車両ダッシュボード、オペレーターパネル、筐体搭載型制御モジュールなどに使用できます。

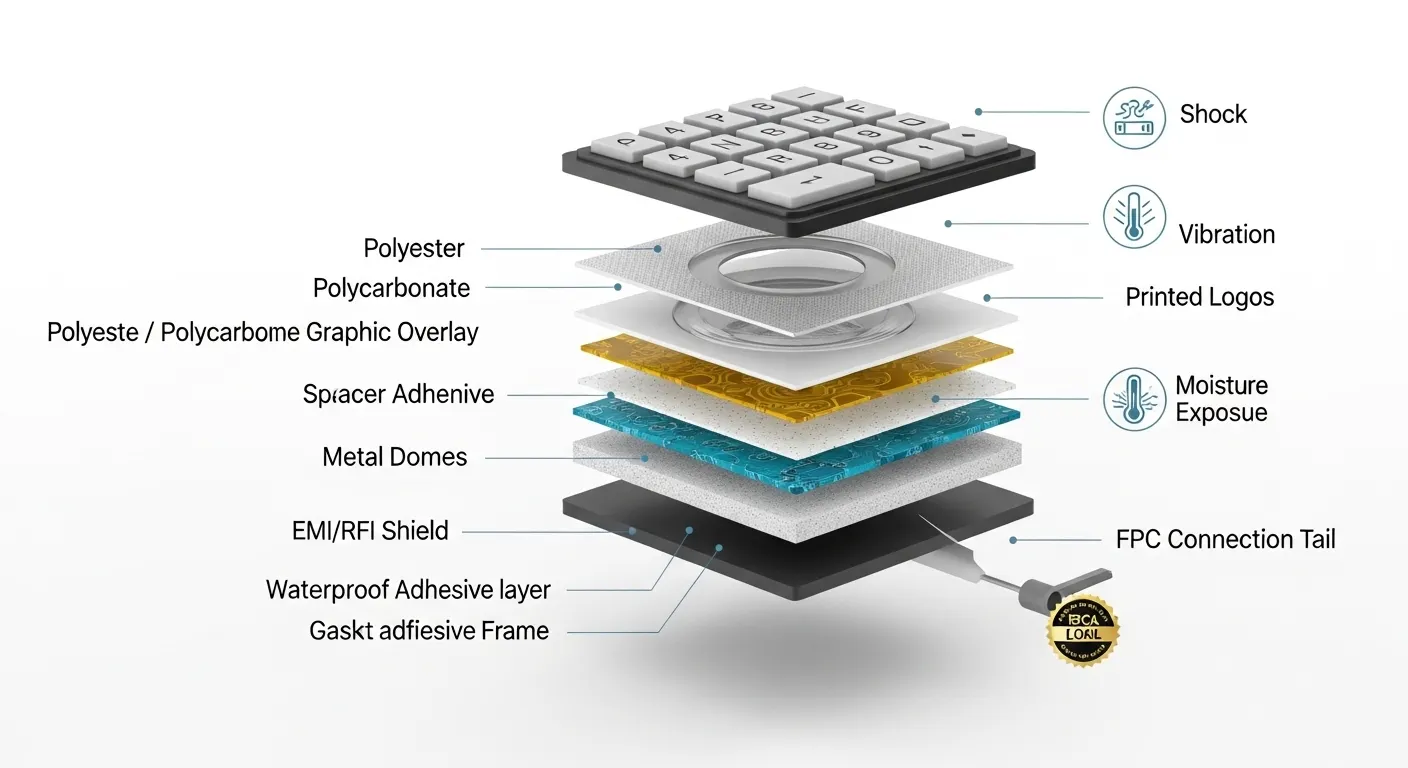

膜界面には以下が含まれる可能性がある。

• 印刷された文字と保護仕上げを施したグラフィックオーバーレイ
• 触覚スイッチまたは非触覚スイッチの構造
• 金属ドームまたはポリドーム作動
• FPC、銀線フレキシブルケーブル、銅線フレキシブルケーブル、またはPCBベースの回路
• EMI/RFI/ESDシールド層
• LED、ライトガイドフィルム、または光ファイバーによるバックライト
• 防水接着剤とガスケット設計
• 密閉されたテール出口またはコネクタインターフェース
• 表示ウィンドウ、デッドフロントグラフィックス、または静電容量式入力ゾーン

防衛関連プロジェクトにおいては、「軍用グレード」は包括的な主張ではなく、設計目標として扱うべきである。最終的な検証は、購入者の仕様、試験方法、筐体設計、およびプロジェクト文書に基づいて行われる。

Niceoneはプロジェクトで指定された要件に基づいてインターフェースの設計を支援できますが、どのテスト、規格、および受け入れ基準を適用するかは購入者が定義する必要があります。

インターフェースは、MIL-STD-810のどの条件に基づいて設計されるべきでしょうか？

MIL-STD-810は、環境ストレスに関する規格としてよく参照されます。膜界面においては、通常、衝撃、振動、温度、湿度、粉塵、雨、および取り扱い時のストレスが最も重要な要素となります。

これらの条件は、HMIスタックのさまざまな部分に影響を与えます。振動は、ドームの安定性、接着性、コネクタの保持力、および配線に影響を与える可能性があります。温度サイクルは、オーバーレイの柔軟性、接着性能、LEDの動作、および回路の信頼性に影響を与える可能性があります。粉塵や湿気にさらされる場合は、周囲、配線出口、ディスプレイウィンドウ、および筐体接合部周辺に、より強力なシーリング対策が必要です。

車載用インターフェースの場合、振動やコネクタの保持力には特に注意を払う必要がある。携帯機器の場合は、グリップ力、衝撃、ケーブルの張力緩和、防水性などがより重要になる可能性がある。

有用な設計上のインプットには以下が含まれます。

• 動作温度および保管温度範囲
• 想定される衝撃や落下への曝露
• 車両振動または搭載機器振動プロファイル
• 湿気、雨、水しぶき、ほこり、塩霧、または砂への曝露
• 手袋着用必須
• 筐体材質および取り付け面
• 購入者によって既に定義されている場合、必要な試験方法

堅牢なフィールド計測機器の場合も、同様の環境計画が適用される場合があります。Niceoneの関連ページ 計測用メンブレンスイッチ これは、購入者が試験・計測機器の堅牢なHMI要件を比較検討するのに役立つ可能性がある。

EMI/RFI/ESDシールドはどのように規定すべきか？

防衛関連のHMIパネルは、無線機、電源システム、車両電子機器、ディスプレイ、制御モジュール、通信機器の近くに設置される場合があります。このような場合、メンブレンのインターフェースにおけるEMI、RFI、ESDのリスクを検証する必要があります。

メンブレンキーパッドは、プリントされた銀グリッド、全面導電層、導電メッシュ、銅層、またはその他のプロジェクト固有のシールド設計によってシールドをサポートできます。シールド層には、明確な接地経路も必要です。明確な接地テール、接点、または筐体のボンディング方法がない場合、シールドは意図したとおりに機能しない可能性があります。

購入者は以下を指定する必要があります。

• EMI、RFI、またはESD要件
• 接地場所
• エンクロージャ材料
• シールド終端方法
• 回路タイプとテールルーティング
• コネクタまたはピン配置の要件
• システムレベルのEMC試験が必要かどうか

MIL-STD-461は防衛電子機器の分野でよく議論される規格ですが、通常は機器またはサブシステムレベルで適用されます。シールド戦略をサポートするために膜インターフェースを設計することは可能ですが、システム全体の性能はアセンブリ全体の状態に依存します。

通信ハードウェアおよびEMIに敏感なインターフェースプロジェクトについては、Niceoneの製品を参照してください。 通信機器用メンブレンスイッチ ページで見やすくするために変数を解析したりすることができます。

メンブレンキーパッドはNVIS対応のバックライトをサポートできますか？

バックライト付き軍用メンブレンキーパッドは夜間操作に対応できますが、NVIS（暗視装置）との互換性には、緑色LEDを追加するだけでは不十分です。防衛関連の調達担当者は、適用されるNVIS要件、照明の色、輝度範囲、文字の視認性、および試験要件を明確に定義する必要があります。

プロジェクトに応じて、Niceoneは以下のようなバックライトオプションを検討できます。

• フィルター付きLEDバックライト
• 薄型パネル用ライトガイドフィルム
• 制御された照明のための光ファイバーバックライト
• デッドフロントの伝説
• 光を遮断する接着層
• 拡散フィルム
• ディスプレイウィンドウのフィルタリング
• 昼間と夜間の読みやすさに関する要件は別々である。

光漏れは、設計上の一般的なリスクです。文字、キーの端、窓、スペーサーの切り欠き部分などに発生する可能性があります。NVIS（暗視画像）に敏感なインターフェースの場合、アートワーク、スペーサー、接着剤、LEDの配置、オーバーレイの不透明度を総合的に検討する必要があります。

RFQには、購入者が標準バックライト、低照度下での視認性、またはプロジェクト固有のNVIS対応性能のいずれを必要としているかを明記する必要があります。プロジェクトでMIL-STD-3009またはその他の照明要件が参照されている場合は、設計レビュー時にその文書または要件概要を添付してください。

IP67またはIP68の防塵性能における変更点とは？

IP67およびIP68の防水性能は、オーバーレイ材だけでなく、メンブレンインターフェース全体の設計に依存します。接着フレーム、テール出口、コネクタ領域、回路スタック、筐体表面、および設置方法はすべて、防水性と防塵性に影響を与えます。

防衛用膜パネルの場合、最も高いシールリスクは多くの場合、以下の箇所に現れます。

• テール出口エリア
• コネクタの移行
• 表示ウインドウ
• エンボス加工されたキーエッジ
• オーバーレイとエンクロージャーの接着
• ネジ穴または切り欠き
• 不均一な囲い面
• ケーブルの張力がかかる箇所

Niceoneは防水メンブレンスイッチの設計に対応できますが、IP67またはIP68の目標値については早期に検討する必要があります。より高いIP目標値では、接着縁の幅を広げたり、シール構造のテール部を設けたり、ガスケット設計、ポッティング、筐体設計の調整、または第三者機関による試験が必要になる場合があります。

購入者は、製品に防水性、防滴性、一時的な浸水耐性、長期的な浸水耐性、防塵性、または耐洗浄性が必要かどうかを明確にする必要があります。これらの条件はそれぞれ異なり、設計上の選択肢も変わってきます。

防衛要件と設計のマトリックス

防衛要件	使用時になぜ重要なのか	膜界面設計レバー	見積依頼書の入力内容を送信	検証について話し合う
衝撃と振動	車両の動き、落下、衝撃、乱暴な取り扱い	ドームの選択、接着剤の積層、コネクタの保持、テールルーティング	取り付け方法、振動プロファイル、筐体図面	プロジェクトの試験方法と受入基準
温度暴露	コールドスタート、高温エンクロージャー、屋外保管	オーバーレイ材、接着剤、回路、LEDの選択	動作範囲および保管範囲	温度サイクル試験または保管試験
EMI/RFI/ESD制御	無線機、電子機器、制御モジュール	シールド層、接地線、導電性メッシュ／グリッド	接地方式、EMC目標値、筐体材料	システムレベルのEMCテスト計画
NVIS / 夜間作戦	低照度または暗視での使用	フィルター付きLED、LGF、光ファイバー、遮光層	NVISの要件、明るさ、色、凡例のレイアウト	光学的またはNVISによる検証
IP67/IP68シーリング	雨、埃、浸水、野外暴露	接着縁、ガスケット、テールシール、筐体インターフェース	IPターゲット、露出タイプ、テール出口	必要に応じて第三者によるIPテストを実施
手袋を着けての操作	タクティカルグローブによる素早い入力	ドームの力、キーのサイズ、エンボス加工、間隔	手袋の種類、作動方式の好み、レイアウト	プロトタイプの触覚レビュー

携帯型コントローラーと車載型パネル：設計上の優先事項はどのように変わるのか？

携帯型防衛用HMIは通常、コンパクトなレイアウト、確実なグリップ、密閉されたケーブル出口、低消費電力のバックライト、手袋を着用した状態でも操作可能な触覚フィードバックを必要とします。キーパッドは落下、屋外での露出、繰り返し操作される可能性があります。

車載HMIは、より高度な耐振動設計、より大きな文字サイズ、優れた日光下での視認性、EMI対策、コネクタの保持、および安定した取り付け面を必要とすることが多い。背面パネル、補強材、PCBアセンブリ、またはディスプレイウィンドウも設計の一部となる場合がある。

どちらの形式においても、エンジニアはインターフェースを筐体全体の一部として見直す必要があります。密閉型メンブレンキーパッドは、筐体接合部の弱さ、ケーブルの張力緩和の不備、または接地経路の不明確さを補うことはできません。

防衛関連機器メーカーは、正確な見積依頼書（RFQ）を作成するために何を送付すべきか？

明確な見積依頼書（RFQ）は、Niceoneが最適なメンブレンスタック、材料、バックライト、回路、および封止方法を推奨するのに役立ちます。軍事用HMIプロジェクトの場合は、プロジェクトの背景情報をできる限り詳しくお送りください。

含めます：

• 2D図面、CADファイル、PDF、AIファイル、または筐体スケッチ
• ハンドヘルド、車載用、ラックマウント、またはパネルマウント用途
• オーバーレイのサイズ、形状、色、仕上げ、および凡例のアートワーク
• IP65、IP67、IP68などの目標IP規格
• 衝撃、振動、温度、湿度、粉塵、または雨への曝露
• MIL-STD方式またはプロジェクト試験要件が既に定義されている場合
• EMI/RFI/ESDシールド要件および接地計画
• NVIS、LED、ライトガイドフィルム、または光ファイバーによるバックライト要件
• 触覚的または非触覚的な好み
• ドーム型構造または手袋着用必須
• FPC、銀線フレキシブルケーブル、銅線フレキシブルケーブル、またはPCBのいずれかを希望します。
• コネクタの種類、ピン配置、テールの長さ、およびテール出口の位置
• プロトタイプ、サンプル、または検証文書に関する要件
• 購入者が管理しなければならない輸出、最終用途、または契約に関する文書要件

Niceoneは、購入者の要求に応じてカスタムメンブレンインターフェースコンポーネントを提供します。これらは完成品の既製防衛システムではありません。輸出管理またはITAR分類については、プロジェクトの使用目的、仕向地、および契約要件に基づいて購入者が確認する必要があります。

Niceoneがカスタム防御膜インターフェースプロジェクトをどのようにサポートするか

Niceone-Keypadは、カスタムHMI設計サポートと、中国・東莞でのメンブレンスイッチ製造、そしてコネチカット州レディングのオフィスを通じた顧客サービスサポートを組み合わせて提供しています。

チームは図面を確認し、以下の事項の特定を支援することができます。

• グラフィックオーバーレイ
• メンブレンキーパッドとパネル
• シリコーンゴム製キーパッド
• 触覚スイッチと非触覚スイッチ
• 防水メンブレンスイッチ構造
• FPCおよびPCBベースのメンブレンスイッチ
• EMI/RFI/ESDシールド層
• LED、導光フィルム、光ファイバーバックライト
• ドームラベルと金属製ドーム構造物
• 静電容量スイッチ領域
• プラスチック部品および組立関連部品

軍事グレードのメンブレンインターフェースプロジェクトにおいて、最も有効な出発点は設計レビューです。Niceoneは、プロトタイプの金型製作やサンプル生産の前に、シーリングのリスク、シールドの接地に関する問題、バックライトの均一性の問題、配線経路の制限、触覚フィードバックに関する懸念事項などを特定するお手伝いをいたします。

よくある質問

膜インターフェースはMIL-STD-810の認証を取得できますか？

膜インターフェースは、プロジェクトで指定されたMIL-STD-810の条件に基づいて設計できますが、最終的な適合性は、試験方法、筐体、組み立て、および受入基準によって異なります。「MIL-STD」を一般的なラベルとして扱うことは避けてください。

メンブレンキーパッドにEMIシールドを追加するにはどうすればよいですか？

EMIシールドには、導電層、プリントされた銀グリッド、銅層、メッシュ、または接地線などが用いられる。接地経路は、筐体および電子機器チームと協議の上、決定する必要がある。

NVIS対応のバックライトには何が必要ですか？

NVIS対応バックライトでは、色、輝度、分光出力、文字の視認性、光漏れなど、プロジェクト固有の制御が必要です。購入者は、該当する照明要件または試験結果を送付する必要があります。

メンブレンスイッチはIP67またはIP68の規格に適合できますか？

はい、ただし設計がそれに対応している必要があります。接着面、ケーブル出口、ガスケット、コネクタ部、筐体表面、および試験方法はすべて、IP67またはIP68の性能に影響を与えます。

防衛用HMIに最適な回路タイプはどれですか？

配線方法、耐久性、コスト、コネクタの種類、電子回路の統合性などによって異なります。銀線フレキシブルケーブル、FPC（フレキシブル基板）、銅線フレキシブルケーブル、PCB（プリント基板）ベースのメンブレンスイッチは、それぞれ異なるプロジェクトニーズに対応します。

見積もりを依頼する際には、何を送れば良いですか？

図面、筐体詳細、IP目標、環境要件、シールド要件、バックライト要件、ドーム力に関する希望、回路タイプ、コネクタ詳細、数量目標、および必要な検証文書を送付してください。

軍用HMIの図面、筐体詳細、IP規格、EMI/RFI/ESD要件、NVISまたはバックライト要件、ドーム力の希望、回路タイプ、コネクタ構成、およびプロジェクトテストの要件をNiceoneまでお送りください。当社の東莞工場とCTオフィスがお客様の仕様を確認し、試作品または量産用のカスタムメンブレンインターフェースの見積もり作成をお手伝いいたします。
