メンブレンスイッチ設計サービス：スケッチから印刷まで

Niceone-Keypadの社内デザインスタジオでは、メンブレンスイッチのプロジェクトをあらゆる段階で受け付けています。寸法入りのスケッチ、ラフなPDFレイアウト、または実物のリファレンスパネルがあれば、プロジェクトを開始できます。東莞にある当社のエンジニアリングチームは、コネチカット州レディングにある米国オフィスと連携し、お客様のコンセプトを、編集可能なベクターオーバーレイファイル（.ai/.eps）、マスター寸法DXF、コネクタピン配置付き回路配線図という3つの生産準備完了の成果物に変換します。当社にご連絡いただく前に、専門のHMIデザイナーをチームに加える必要はありません。

このページは、パネルのコンセプトは持っているものの、メンブレンスイッチの設計経験が不足しているOEM製品エンジニアや工業デザイナー向けに作成されています。完璧なファイルを待つのではなく、設計作業を共に進めてくれるサプライヤーをお探しなら、当社のプロセス、製品、そして開始に必要な情報について、以下に詳しく説明します。

当社のデザインスタジオは実際に何を提供しているのでしょうか？

パネルを一枚切断したり、回路を印刷したりする前に、弊社の設計チームはお客様のご確認と承認のために3つのファイルを作成します。

• 編集可能なベクターオーバーレイ（.aiまたは.eps形式）： すべてのグラフィック要素には、ゾーンごとにパントンカラー見本がラベル付けされ、文字はアウトライン化され、裁ち落とし領域が設定され、エンボス/ウィンドウの位置がマークされています。完全に編集可能なファイルをお届けします（統合された画像ではありません）。
• マスター次元DXF： パネル全体の寸法、取り付け穴の位置、切り欠きの形状、テール出口の位置と方向、およびエンボス加工の位置決めマークなど、すべての情報が含まれます。このファイルに基づいて金型が製作され、すべての寸法はプレスチームに渡される前に検証されます。
• 回路配線図： スイッチマトリックスまたは共通バスのレイアウト、ZIFテールピッチ、コネクタのピン配置、および（IPシールが必要な場合）外周寸法を確認するシールゾーンのエンジニアリングノート。

3つのファイルはすべて、製作開始前にデザイン校正として送付されます。お客様の書面による承認なしには、いかなる作業も進められません。

これらのファイルを作成する際にスタジオが従うエンジニアリング許容値と禁止事項については、こちらをご覧ください。 メンブレンスイッチのエンジニアリング設計規則.

あなたが送るもの	当スタジオの制作物	生産現場でなぜ重要なのか
スケッチ、DXF、DWG、またはパネルサンプル	検証済みの切り抜きとテール出口を備えたマスター寸法DXF	型抜きマスターを設定し、工具の誤差を防ぎます。
パントンチップ、PMSコード、またはカラーサンプル	名前付きPMSカラースウォッチを含む編集可能な.aiオーバーレイ＋印刷済みプルーフ	インクがスクリーンに転写される前に色を固定します。
機能仕様に関する注記（キー、IP要件、バックライト、コネクタ）	回路図＋IPシールゾーンに関する技術ノート	コネクタの不適合や防水不良を防ぎます

始めるために必要な3つのものは何ですか？

多くの購入者は、メーカーに連絡する前にデザインを完成させなければならないと思い込んでいるため、手続きを遅らせてしまいます。しかし、そうではありません。以下に、当社が最低限必要とするものと、各段階で受け入れ可能なものを示します。

ファイル1 — 寸法参照寸法入りの手書きスケッチ、DWG/DXFファイル、PDF形式の機械図面、または実物サンプルをご提出ください。重要な情報は、パネル全体のサイズ、取り付け穴の位置、コネクタがどちらの端から出ているかです。おおよその寸法でも構いません。確認が必要な箇所はスタジオからご連絡いたします。

ファイル2 — アートワークの意図スケッチ、パントン番号付きの参考画像、実物のカラーサンプル、またはラフなPDFレイアウトをご用意ください。ベクター形式（ネイティブベクタープログラムで作成した.ai、.eps、.pdf）が推奨されます。JPGまたはPNGのスクリーンショットをお送りいただいた場合は、ベクター形式に再構築いたしますが、画面キャプチャは色ずれのリスクが高いため、色の正確性は校正段階での購入者による確認に左右されます。

ファイル3 — 機能仕様に関する注記キーの数、タッチ式か非タッチ式か、バックライトの必要条件（あり／なし）、IP規格の目標値（該当する場合）、コネクタの希望（ZIFテール、Molex、ベアコンタクト、または「指定してください」）を記載した単一のメール、または記入済みのRFQフォーム。正式な文書である必要はありません。

スケッチからベクターへ：スタジオがオーバーレイファイルを作成する方法

お客様から3つの入力データを受け取り次第、スタジオは構造化された4段階のレビューを経て、校正データをお送りします。

1. 次元の整合性。 入力フォーマットはすべてマスターDXFに変換し、ドームの位置がテールキープアウトゾーン内にある場合や、取り付け穴がスイッチの切り欠きと重なっている場合など、競合箇所を即座に検出します。
2. グラフィックレイアウトの構築。 アートワークは、すべての文字がアウトライン化され、ゾーンごとにパントンカラーの見本が割り当てられ、レイヤー構造に合わせて裁ち落とし領域とキープアウト領域がマークされた、完全に編集可能な.aiファイルとして再構築されます。
3. エンボス加工と窓の確認。 エンボス加工の種類（ピロー型かリム型か）は、オーバーレイ材の厚さとドームの高さに基づいて確認されます。LEDまたはLCDウィンドウは、選択されたバックライトの種類に合わせて適切なサイズと色合いに調整されます。
4. デザイン校正版の発送。 金型製作や印刷に進む前に、DXFファイル、.aiオーバーレイファイル、回路図の3つのファイルすべてを、書面によるレビューメモとともに送付します。

設計案が承認されると、プロジェクトは同じ東莞の施設内で直接プロトタイプ製作段階へと移行します。その段階の流れをご覧ください。 メンブレンスイッチ試作サービスプロセス.

印刷されたオーバーレイに、お客様のブランドカラーをどのように合わせますか？

パントン・マッチング・システム（PMS）は、スクリーン印刷によるグラフィックオーバーレイの標準的なカラーリファレンスです。スクリーン印刷を行う場合は、RGBの16進数値やCMYKの内訳ではなく、PMSコードをご提供ください。インク調色システムはデジタルカラープロファイルではなく、PMSに合わせて調整されています。

PMS番号をお持ちでない場合は、既存のオーバーレイ、塗装済みの金属パネル、プラスチック製の筐体、またはパントンチップなどの実物サンプルをお送りください。スタジオが最も近いPMS番号を特定し、デザインプルーフに反映させます。デジタル印刷の場合は、CMYK値が使用され、印刷前に校正済みのプルーフと照合して確認されます。

重要な注意点：表面の質感やハードコートによって、色の見え方が変わります。同じPMSインクを使用した場合でも、マット仕上げは光沢仕上げと比べて明るさの見え方が異なります。最終的なカラープルーフを承認する前に、表面仕上げを必ず確認してください。

IP規格は、単に仕様として記載するだけでなく、どのように設計に組み込まれているのでしょうか？

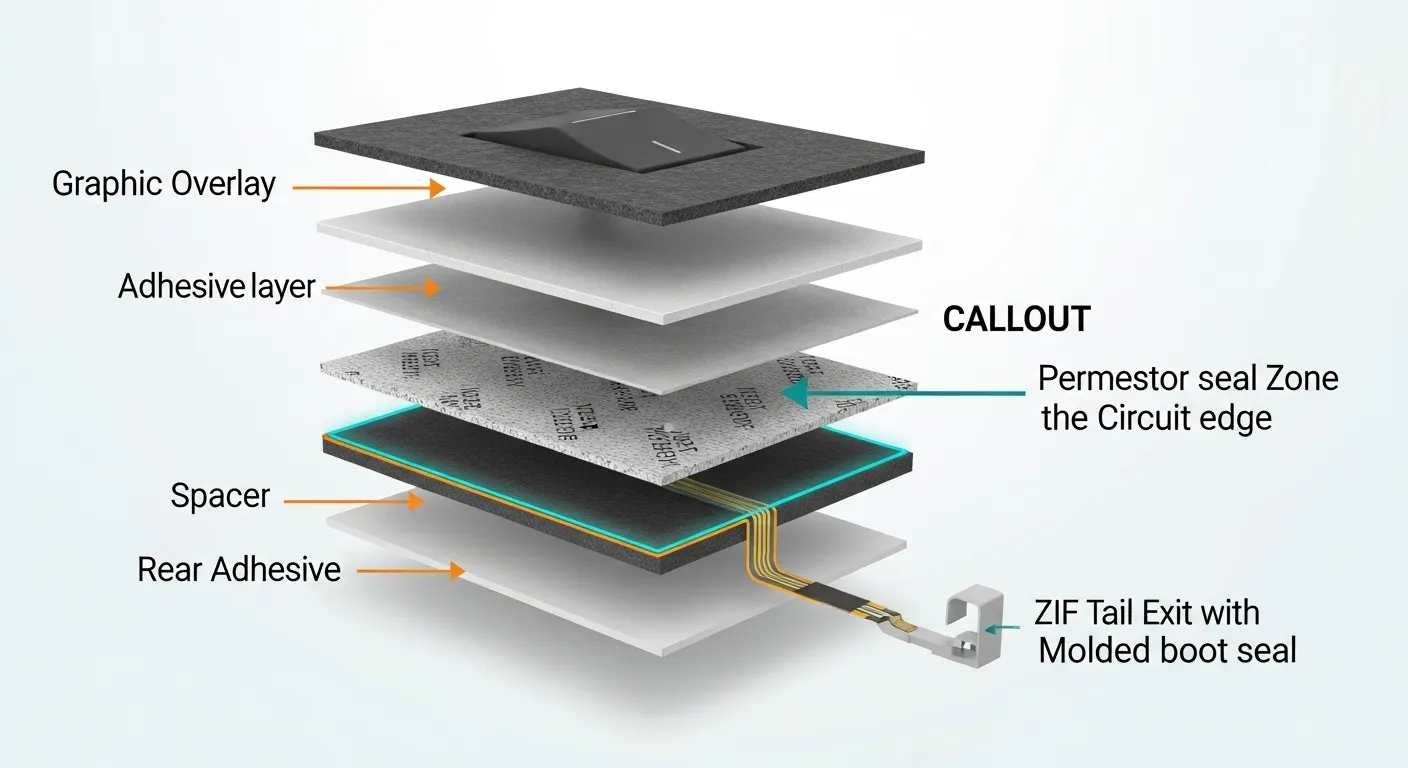

見積依頼書にIP65またはIP67と記載することと、設計にIP規格を組み込むことは同じではありません。IP規格は、オーバーレイファイル、回路レイアウト、コネクタ出口に影響を与える幾何学的および材料的な決定事項であり、当社のスタジオではそれらすべてを処理します。

IP65またはIP67の要件が確認された場合、設計スタジオは以下を実行します。

• 追加 周囲のシールゾーンは2～6mm DXFファイル内の回路エッジ全体に沿って、この禁止領域にはドーム位置、切り欠き、および接着の中断があってはなりません。
• 刻印されたすべてのキー位置を確認し、シールゾーンの内側に位置していることを確認します。シール面を破る刻印は、位置を変更するか、リム刻印に変更します。
• エンジニアは、テール出口を密閉型グロメットまたは成形ブーツ構成で設計し、これはコネクタファイルと機械図面の両方に影響します。
• 内部通気路を（必要に応じて）設けることで、圧力均等化によって外周シールが破損しないようにする。

購入者はシールゾーンの寸法を計算する必要はありません。それは設計スタジオの責任です。IPアドレスのターゲットを指定すれば、弊社が形状を設計します。

デザインのやり直しにつながるミスとは何か？そして、それらをどのように発見すればよいのか？

高額な再スピンを引き起こす、購入者側でよくある5つのミス：

• ラスター画像提出（ベクター画像ではなくJPG/PNG形式）： 印刷時にピクセル化が発生します。スタジオではベクター形式で再構築しますが、色の正確性を確保するためには、印刷前に購入者が変換後のファイルを承認する必要があります。
• テール出口側または方向を省略する： コネクタがパネルの端から出ているため、回路図全体を描き直す必要があります。必ずどの端から出ているか、また配線が上、下、左、右のいずれから出ているかを指定してください。
• パネルの切り抜き部分または端から3mm以内の位置にキーをエンボス加工する： IP規格に準拠した設計においてシールの完全性を損なったり、型抜き加工中に材料の破れを引き起こしたりする。スタジオはこの問題を寸法調整ステップで報告する。
• LEDパッケージの高さを考慮せずにLEDウィンドウのサイズを決定する方法： オーバーレイがLEDの上にエンボス加工または隆起されていない場合、作動圧力によってオーバーレイが部品に接触し、早期に故障します。ウィンドウの形状は、エンボス加工の確認ステップで確認されます。
• PantoneではなくRGB/16進数カラーリファレンスを使用する： デザイン校正と量産品の間で色味のずれが生じる原因となります。PMSコードまたは実物サンプルを使用することで、この問題を解消できます。

レイアウト時にスタジオが適用するエンジニアリング許容値と配線幅ルールの全セットについては、こちらをご覧ください。 メンブレンスイッチのエンジニアリング設計規則.

設計段階にはどれくらいの時間がかかり、その後はどうなるのか？

設計レビューの所要時間は、入力データの品質とアセンブリの複雑さによって異なります。明確な寸法参照、ベクターアートワークファイル、および機能仕様書が添付されたプロジェクトは、スケッチから完全に再構築する必要のあるプロジェクトよりも、スタジオ内で迅速に処理されます。

コネチカットオフィスでは、英語での設計に関するコミュニケーションを担当しています。設計校正は米国の営業時間内にレビューおよび議論されるため、海外製造プロジェクトでしばしば発生する時間差による納期遅延が解消されます。修正依頼は、コネチカットのプロジェクトエンジニアを通じて東莞の設計チームに直接送られます。

設計の承認が下りると、プロジェクトは同じ工場内でプロトタイプの製造に移ります。サードパーティの金型メーカーへのファイル転送や、別のサプライヤーでの再仕様変更は不要です。設計ファイルを作成したのと同じエンジニアリングチームがプロトタイプの製造を監督します。次の段階の詳細を知りたい購入者は、完全なドキュメントを確認できます。 メンブレンスイッチ試作サービスプロセス.

よくある質問

デザインスタジオに連絡する前に、完成したCAD図面が必要ですか？

いいえ。寸法入りのスケッチ、実物のパネルサンプル、または大まかなPDFレイアウトがあれば十分です。スタジオでは、お客様からいただいたデータを実用的なDXFファイルに変換し、デザイン校正を作成する前に確認が必要な箇所を指摘します。ほとんどのお客様は、最初のお問い合わせ時点で完全なファイルをお持ちではありません。

グラフィックオーバーレイのアートワークは、どのファイル形式で送信すればよいですか？

アートワークは.ai（Adobe Illustrator）または.eps形式で、寸法図はDXFまたはDWG形式で送信してください。ネイティブベクタープログラムからエクスポートされたPDFも受け付けます。アートワークにはJPGまたはPNG形式は避けてください。ラスターファイルはベクターへの再構築が必要となり、色ずれのリスクがあるため、校正段階で修正する必要があります。

設計段階でIP65またはIP67の要件を指定するにはどうすればよいですか？

機能仕様書（ファイル3）にIPターゲットを記載してください。設計スタジオがシールゾーンの形状を設計し、エンボス位置を調整し、テール出口のシール方法を確認します。キープアウト寸法を計算する必要はありません。これはメンブレンスイッチ設計サービスに含まれています。

生産開始までに何回の設計修正が行われますか？

標準的な設計検証ラウンドが1回含まれています。追加の改訂ラウンドは、当社のCTオフィスを通じて調整され、変更範囲に基づいてプロジェクトエンジニアと協議されます。複雑なレイアウト変更（回路の再配線、大幅な寸法変更など）は個別に評価されます。

Niceoneは、Pantone番号がなくても、私の製品の既存の色を再現できますか？

はい。現物のサンプル（既存のオーバーレイ、塗装済みの筐体、カラーチップ、印刷済みのパネルなど）をお送りください。スタジオが最も近いPMSカラーを特定し、デザイン校正に含めてお客様にご承認いただきます。色ずれのリスクがあるため、スクリーンショットやデジタルカラーリファレンスはお勧めしません。

デザインを始めましょう — 3つのファイルを送信してください

メンブレンスイッチのコンセプトを製品化可能なファイルに変換する準備はできましたか？Niceone-Keypadのデザインスタジオまでお問い合わせください。

• 寸法入りのスケッチ、DXF/DWGファイル、または実物のパネルサンプル（全体の寸法＋コネクタ出口側）
• ブランドカラーの参考情報（パントンカラーコード、実物のカラーチップ、または既存の印刷サンプル）
• 簡単な機能仕様：キーの数、触覚式か非触覚式かの希望、IP等級の目標、バックライトの要件、コネクタの種類（または「教えてください」）

まだファイルを送信する準備ができていませんか？弊社までお問い合わせください。 米国コネチカット州レディングにあるオフィス 正式な見積依頼書（RFQ）を提出する前に、英語を話せるプロジェクトエンジニアとあなたの構想について話し合ってください。

Email: お問い合わせ米国オフィス： コネチカット州レディング、デイトンロード18番地、郵便番号06896

ファイルをお送りいただければ、標準納期内にデザインレビューノートと校正版をお送りいたします。作業開始にあたって、完成図面は不要です。
