メンブレンスイッチ試作サービス：納期と費用

Niceone-Keypadのメンブレンスイッチ試作サービスは、本格的な量産体制に入る前に、機能的なサンプル（1～50個）を必要とするOEM設計エンジニアやハードウェアチーム向けに設計されています。設計が最終段階、もしくはほぼ最終段階に達しており、オーバーレイグラフィック、回路配線、触覚フィードバック、寸法適合性を検証するための実機サンプルが必要な場合は、このページで準備すべき事項、複雑さのレベルに応じた現実的なリードタイム、試作機が手元に届いた際にテストすべき事項について説明します。

試作品製作と量産を同じ東莞工場で行うことで、サプライヤーの引き継ぎリスクを排除できます。コネチカット州のオフィスでは、ファイルレビュー、修正フィードバック、見積もりに関する確認など、米国時間帯でのコミュニケーションを担いますので、12時間の時差を一人で管理する必要はありません。

プロジェクトにおいて、メンブレンスイッチのプロトタイプが必要となるのはどのような場合ですか？

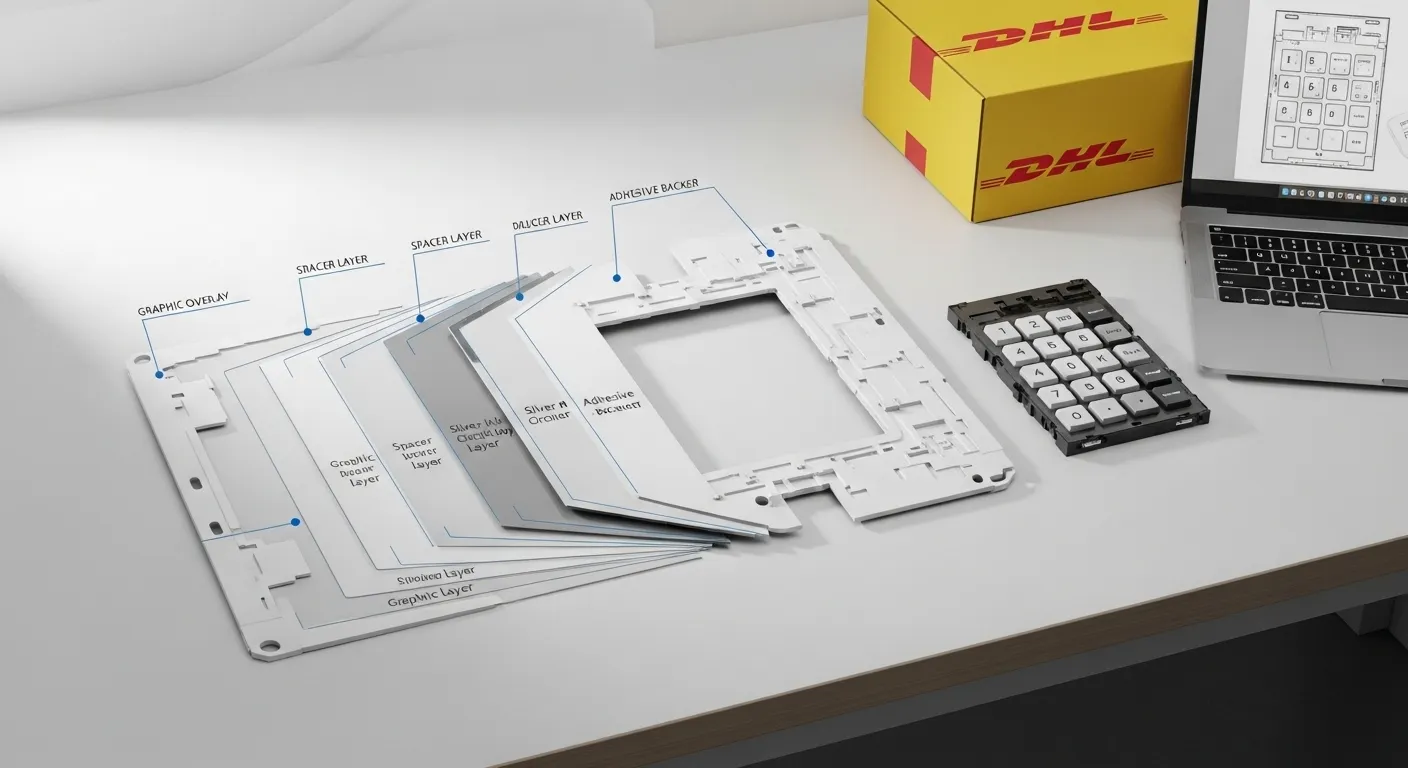

すべての注文に機能プロトタイプが必要なわけではありません。レイアウトや材料の変更がない既存デザインの再注文は、通常、そのまま生産に進むことができます。完全な機能プロトタイプ（回路アセンブリ、オーバーレイ、接着剤、コネクタを含む）を作成するのが適切なのは、次のような場合です。

• あなたは初めてメンブレンスイッチを設計します
• レイアウト、キー数、または回路配線が以前のバージョンから変更されています。
• オーバーレイ材を変更する（ポリエステルからポリカーボネートへ、またはハードコートを追加する）
• このデザインには、バックライト、IPシーリング、金属ドーム触覚フィードバックが初めて採用されています。
• このスイッチは、医療機器、食品加工パネル、または屋外での使用が許されない産業用途で使用されます。

外観サンプル（オーバーレイのみ、回路なし）は、印刷されたグラフィック、パントンカラーのマッチング、エンボス高さ、または表面の質感を検証するだけで、完全なビルドを承認する前に確認する必要がある場合に、より迅速かつ安価です。レイヤースタックアップまたはトレースルーティングをまだ最終決定していない場合は、Niceone を確認してください。 メンブレンスイッチのエンジニアリング設計規則 試作品を発注する前に、再設計を避けるため。

プロトタイプ作成開始前に送付すべきもの

設計書類の不備は、試作品開発の遅延の最も一般的な原因です。見積依頼書（RFQ）を提出する前に、以下のものを準備してください。

• ベクターアートワークファイル — AI、PDF、またはEPS形式で、実寸大（1:1）で提出してください。JPEGまたはPNG形式は、再描画なしではスクリーン印刷や型抜きに使​​用できないため、送信しないでください。
• パントン・マッチング・システム（PMS）カラーコード オーバーレイに印刷されるすべての色について、RGBまたはCMYKの16進数値を指定してください。ただし、製造時に正確に色を合わせるのはより困難です。物理的な色基準しかない場合は、説明をお送りいただければ、弊社チームが最も近いPantoneカラーを特定いたします。
• 回路図またはテール/コネクタのピン配置 — キーの位置と回路パターンのマッピング、コネクタの種類（ZIF、FFC、圧着ワイヤ）、ピン数、ピッチを表示します。
• 重ね合わせ材料と厚さの好み 標準オプションは、柔軟性と耐薬品性に​​優れたポリエステル（PET）または、透明度と光沢に優れたポリカーボネート（PC）です。標準的なオーバーレイ厚さは0.125mm～0.175mmです。ご不明な点がある場合は、ご使​​用環境をお知らせいただければ、弊社のエンジニアリングチームが最適なものをご提案いたします。
• 触覚仕様または非触覚仕様 触覚フィードバックが必要な場合は、金属ドームの作動力（グラム）を指定するか、目標とする作動感に基づいて当社のエンジニアリングチームが推奨します。
• バックライトの要件 ― LEDアレイ、ライトガイドフィルム（LGF）、またはなし。
• IPレーティングの目標 パネルが湿気、洗浄、または水没にさらされる場合は、IP65、IP67、またはIP69Kを指定してください。
• 試作品数量 —通常、最初の機能プロトタイプの試作には5～10台が必要となる。
• パネル切り抜き図面 可能であれば、寸法適合性を確認するための取り付けパネルの2D図面。

メンブレンスイッチのプロトタイプ製作にはどれくらい時間がかかりますか？

リードタイムは、スイッチの数だけでなく、組み立ての複雑さにも直接左右されます。下の表は、設計承認から東莞工場からの出荷までの一般的な生産期間を示しています。DHLの国際輸送には、さらに3～5営業日かかります。

プロトタイプタイプ	回路基板	通常のリードタイム	キー入力が必要です
グラフィックオーバーレイのみ	回路なし	3-5営業日	ベクターアート、パントンカラー参照
標準メンブレンスイッチ	スクリーン印刷された銀色のインク	7-10営業日	アート、回路図、オーバーレイ仕様
FPCベースのメンブレンスイッチ	銅エッチングフレキシブル回路	10-14営業日	ガーバーまたはCAD回路ファイル
バックライトアセンブリ（LED / LGF）	銀インクまたはFPC	12-18営業日	ライトゾーンレイアウト、ドライバー仕様
防水／IP規格準拠アセンブリ	銀インクまたはFPC	14-21営業日	IPターゲット、シーリング仕様

納期は設計承認日から起算され、最初の問い合わせ日から起算されるわけではありません。提出書類に不備がある場合は、納期がリセットされます。

メンブレンスイッチの試作品の費用はいくらですか？

試作品の価格は、非反復エンジニアリング（NRE）またはセットアップ料金と、ユニットあたりの製造コストの2つの要素で構成されます。NREには、スクリーン設定、レーザー切断または金型設定、およびエンジニアリングレビューが含まれます。ユニットあたりのコストは、1～3ユニットから10ユニット以上になると大幅に下がります。

試作品段階では、レーザー切断によって金型製作が不要になります。金型製作のコストは量産規模になって初めて重要になります。FPC銅エッチング回路は、エッチングに別途金型製作工程が必要なため、スクリーン印刷銀インク回路よりもセットアップコストが高くなります。バックライト付きアセンブリは、ベーススイッチのコストに加えて、LED部品とLGFフィルムのコストがかかります。

お客様の具体的な設計に基づいた詳細な試作品見積もりをご希望の場合は、見積依頼フォームからファイルを送信してください。弊社のエンジニアリングチームが、指定された審査期間内に項目別の見積もりをご提示いたします。

試作品の見積もりを依頼する →

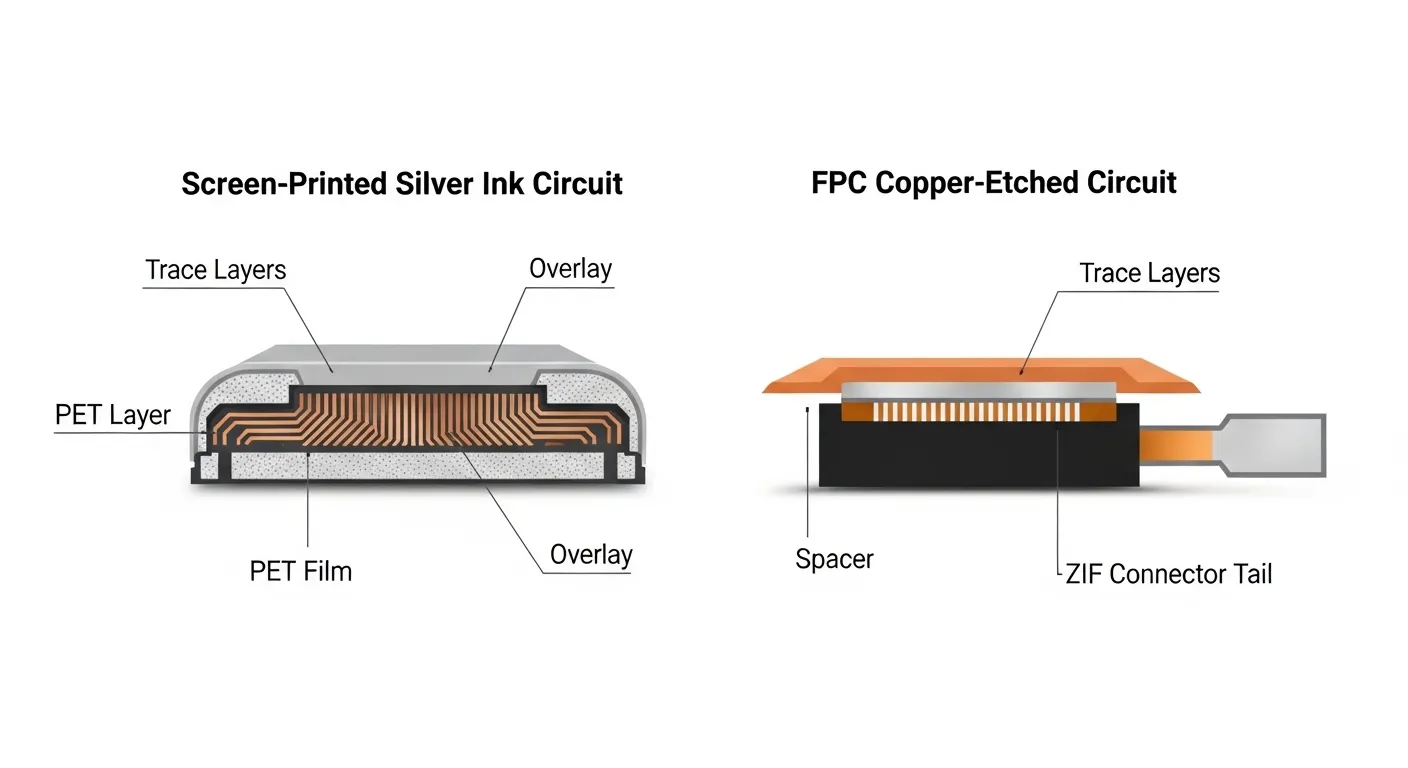

FPCと銀インク回路、どちらでプロトタイプを作成すべきか？

これはプロトタイプ段階で最も重要な決定事項であり、ほとんどのオンラインプロトタイプサプライヤーが明確に説明していない点です。

スクリーン印刷された銀色のインク 低コストで製造が迅速、ほとんどの標準的なメンブレンスイッチ設計に適しています。量産設計でも銀インクを使用する場合は、プロトタイプに使用してください。シンプルな配線、低いサイクル寿命要件、厳しいインピーダンス仕様を必要としない、シンプルなHMIパネルです。

FPC（銅エッチングフレキシブルプリント回路） プロトタイプ段階ではコストが高く時間もかかりますが、量産品に近い電気的性能が得られます。FPCを量産の目的としている場合、特に配線間隔が狭い設計、大電流経路、ZIFコネクタの統合、または厳しい屈曲サイクル環境を必要とする設計に適しています。

重要なルールは、試作品は量産で使用する予定の回路基板と同じものを使用することです。銀インクで試作品を作成し、量産でFPC（フレキシブルプリント基板）に切り替えた場合、試作品の電気的テスト結果は引き継がれないため、回路変更後に再テストが必要になります。

メンブレンスイッチのプロトタイプが届いたら、何をテストすべきか

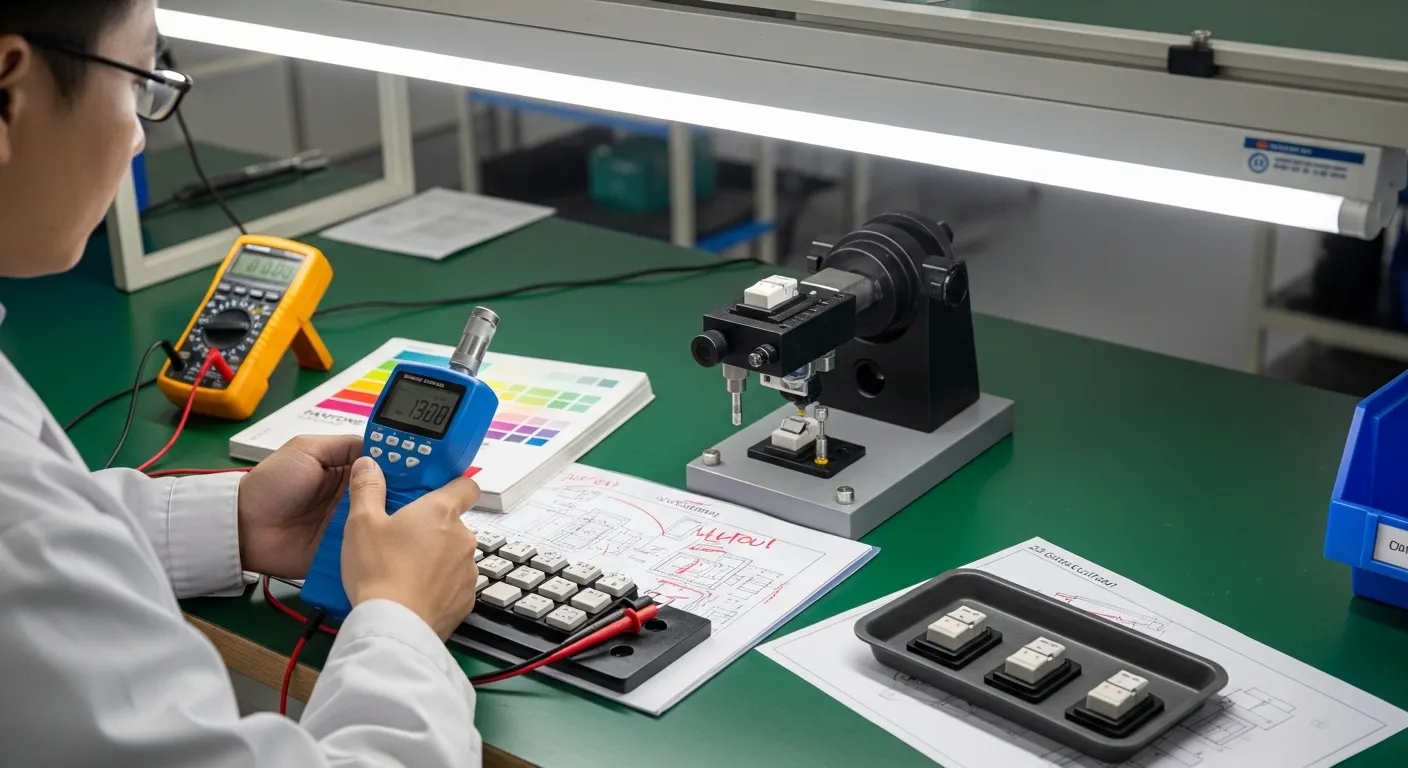

プロトタイプは、実際の設計要件に照らし合わせてテストして初めて役立ちます。承認する前に、以下のチェックリストを確認してください。

• 作動力 各キーポジションで力測定器を使用し、ドーム型キーボードの力測定仕様または触覚ターゲットと比較してください。
• 触覚フィードバックの品質 スナップ比とクリック感を評価する。金属ドームの崩壊は、すべてのキーポジションでシャープかつ一貫している必要がある。
• 回路の連続性 マルチメーターを使用して各スイッチ位置をテストし、接触抵抗をチェックして、隣接する配線間に短絡がないことを確認します。
• カラーマッチ — 印刷されたオーバーレイをD65昼光基準照明下でパントンカラーのリファレンスと比較し、縞模様や印刷の不均一性がないか確認する。
• 寸法適合性 スイッチをパネルの切り抜き図面に合わせて配置し、外形、取り付け穴の位置、および窓の切り抜きが許容範囲内であることを確認します。
• エンボス加工の高さ — 触覚位置におけるキーのエンボス加工の隆起を測定する。標準的な範囲は0.3～0.5mmである。
• 接着結合 — 端材サンプルで剥離試験を実施し、必要に応じて軽度の熱暴露後にオーバーレイ、回路、およびバッカー層間の剥離を確認する。
• バックライトの均一性 バックライトを使用している場合は、周囲光と暗所の両方で、ホットスポット、デッドゾーン、キーエッジの光漏れがないか確認してください。
• IPシール 防水仕様が要求された場合は、承認前にIP目標値に従ってスプレーテストまたは浸漬テストを実施してください。
• コネクタの取り付け — ZIFまたはFFCレセプタクルからテールコネクタを挿入および取り外し、挿入力、ロックの係合、およびピンの位置合わせを確認します。

規格外の結果が出た場合は、その内容を文書化し、実物サンプルに印を付けるか、オーバーレイのスキャン画像に注釈を付けてください。サンプルに修正メモを添付するか、メールで送付して、次の反復作業を開始してください。

試作品の承認から生産まで、すべて同じ工場で実施

試作品が承認されると、Niceoneの東莞生産チームは、試作品で使用されたものと同じ設計ファイル、材料仕様、部品表（BOM）を受け取ります。試作品製作会社と量産メーカーの間で、サプライヤーの引き継ぎ、材料の再認定、仕様の翻訳は一切不要です。

当社のCTオフィスは、米国営業時間内に修正フィードバックと生産スケジュールの調整を行います。そのため、プロトタイプの承認や生産開始にあたって、時差を考慮する必要はありません。承認されたプロトタイプに回路の修正や材料の変更が含まれている場合は、本格的な生産開始前に最終的な試作品をリクエストできます。

よくある質問

メンブレンスイッチの試作品の最小数量はどれくらいですか？

Niceoneでのプロトタイプ製作は、通常、機能サンプルとして5～10台から始まりますが、数量は設計の複雑さやテスト要件に基づいてプロジェクトごとに指定されます。お客様の具体的な構成における最小数量については、弊社チームまでお問い合わせください。

フルバージョンのスイッチを組み立てる前に、グラフィックオーバーレイだけを注文することはできますか？

はい。オーバーレイのみのサンプルは別個の納品物で、納期が短く（通常3～5営業日）、回路の組み立てを開始する前に、色、エンボス加工、質感、寸法適合性を確認できます。ただし、オーバーレイのみのサンプルでは、​​作動力、回路の導通、IPシール性を検証することはできませんのでご注意ください。

試作品は量産品と同じ材料を使用しますか？

はい、可能な限りそうしています。試作品と量産品では、オーバーレイ材、回路基板、接着システム、ドームタイプを同一に指定しています。試作品段階で量産グレードの材料変更が必要な場合は、見積書にその旨を記載いたします。

PMSコードがない場合、Pantoneカラーを提出するにはどうすればよいですか？

ブランドの16進数カラーコード、実物のカラーサンプル、または詳細な色の説明をお送りください。弊社の東莞印刷チームは最新のPantoneガイドを参照し、印刷開始前に最も近いPMSカラーを特定してご確認いただきます。

試作品の修正が必要になった場合はどうなりますか？

実物サンプルに印を付けるか、設計ファイルに注釈を付けて、具体的なメモを添えて弊社チームにお送りください。改訂サイクルにより、改訂後の見積もりと新しい納期が作成されます。納期は変更範囲によって異なります。通常、軽微なオーバーレイの改訂は、回路レベルの変更よりも迅速に対応できます。

メンブレンスイッチのプロトタイプをリクエストする

以下の情報を添えて、プロトタイプに関するお問い合わせを弊社のエンジニアリングチームまでお送りください。

• ベクターアートワークファイル（AI / PDF / EPS、1:1スケール）
• パントンカラーリファレンス
• 回路図またはテール/コネクタのピン配置
• オーバーレイ材の選択（PET/PC）と厚さ
• 触覚型か非触覚型か。触覚型の場合は、ドームの押下圧の好み。
• バックライトの要件（種類または不要）
• IPレーティング目標（該当する場合）
• 試作品の数量と目標納期
• 配送先

当社の東莞工場では試作品の製作を行っています。コネチカット州のオフィス（住所：18 Dayton Rd, Redding, CT 06896）では、米国時間帯でのコミュニケーション、書類審査、見積もりフォローアップなどを担当しています。

プロトタイプの見積依頼書を提出する →
