メンブレンスイッチの設計例：実際の製作例12選

このギャラリーに掲載されている各メンブレンスイッチ設計例では、オーバーレイ材料、ドーム押下力（触覚スイッチの場合）、IPシール等級、バックライトの種類、回路構成という、製品構成を決定づける5つの仕様決定事項を取り上げています。これらの決定事項は単独で存在するものではなく、特定の業界アプリケーションの動作環境、オペレータープロファイル、製品ライフサイクルによって左右されます。このページでは、医療、食品加工、船舶、自動車、産業分野における12種類の実際のメンブレンスイッチ構成例を、各構成の仕様概要とともに紹介しています。OEM設計エンジニアまたはハードウェア調達マネージャーとして新規製品開発に着手される場合は、これらの例を参考に、仕様書を作成したり、東莞の設計チームに見積依頼書（RFQ）を送付する前に、自社の仕様をベンチマークしてください。

具体的な例に入る前に、膜スイッチ層がどのように連携して動作するかについての基礎知識が必要なエンジニアは、以下の点を確認してください。 メンブレンスイッチの仕組み 以下の仕様詳細を読む前に、

メンブレンスイッチの設計例が実際に教えてくれること

仕様書にはスイッチの機能が記載されています。設計例は、スイッチがどのような目的で設計されたのか、そしてその理由を示しています。医療用輸液ポンプのオーバーレイ素材の選択は、食品スライサーのオーバーレイ素材の選択とは全く関係ありません。どちらの製品も、IP規格に準拠した触覚的なポリエステル製オーバーレイパネルを必要とする場合があるとしてもです。

以下に記載する各ビルドは、以下の5つの変数によって定義されます。

• 重ね合わせ材と厚さ — ポリエステル（PET）またはポリカーボネート（PC）、通常0.075～0.250 mm
• ドームフォース —キー1個あたりの作動荷重（グラム単位）は、操作環境によって約150gから600gの範囲で変化する。
• IPシール等級 — IP54（防塵・防滴）からIP69K（高圧・高温洗浄対応）まで
• バックライトタイプ LED、エレクトロルミネッセンス（EL）パネル、ライトガイドフィルム、またはなし
• 回路タイプ — PETフレキシブル基板、FPC、またはPCB基板に銀インクで印刷

医療用輸液ポンプのメンブレンスイッチ

設計の推進要因: 消毒剤に曝される臨床環境における、手袋を着用したオペレーターによる操作。

医療用輸液ポンプのキーパッドは、日常的な消毒拭き取り、点滴液への曝露の可能性、そしてラテックスまたはニトリル手袋を着用した医療従事者による安定した操作に対応する必要があります。オーバーレイは、剥離や曇りを起こすことなく、繰り返し化学物質に接触しても耐えなければなりません。ドームの押下力は、手袋をはめた指でも操作できるほど低く調整されていますが、患者の取り扱い中に誤って作動してしまうことを防ぐのに十分な明確さも備えています。

スペック	値
重ね合わせ材	耐薬品性ハードコート付きPET 0.125mm
ドームフォース	150～200g（軽量グローブ、精密作動）
IPの評価	IP67
バックライト	LED表示窓の有無
回路タイプ	PETフレキシブル基板に銀インク、ZIFテールコネクタ

重要な設計上の決定事項： PCの上にPETを重ねる。PCオーバーレイは、アルコールやクロルヘキシジンに繰り返しさらされると、ひび割れや亀裂が生じる可能性があります。耐薬品性ハードコートを施したPETオーバーレイは、臨床用消毒剤が使用されるあらゆる医療用表面の標準的な出発点となります。

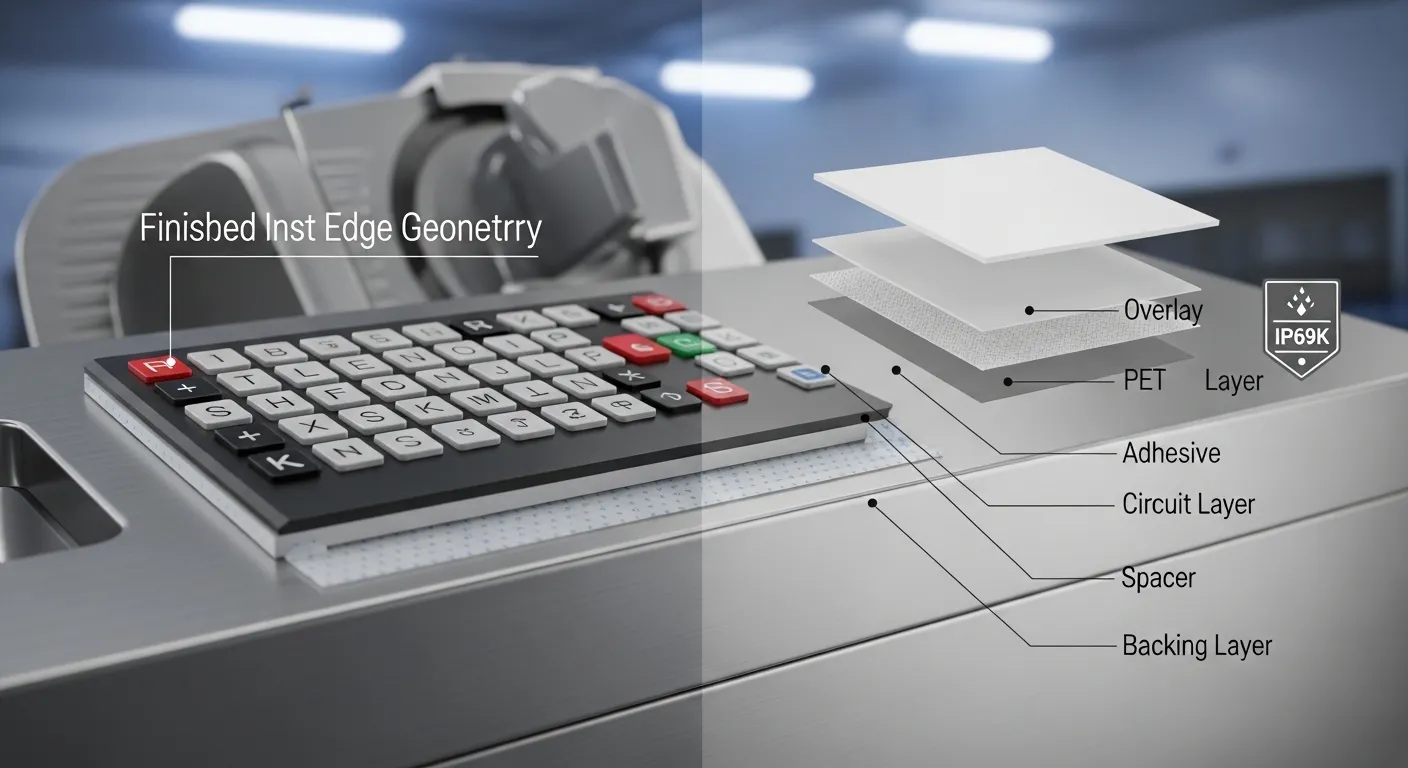

食品スライサーおよび食肉加工コントロールパネル

設計の推進要因: 日常的な高圧・高温の苛性洗浄に耐える必要がある。単なる飛沫耐性だけではない。

IP67規格は、まさにこのような場合に不適切です。食品加工機器は、80～100バールの圧力で、多くの場合80℃の水とアルカリ性洗剤を用いて毎日洗浄されます。IP67は浸漬試験であり、高速噴霧試験ではありません。この用途にはIP69K規格が適切であり、これはエンジニアが最初の見積依頼書に持ち込む最も一般的な仕様ミスの1つです。

スペック	値
重ね合わせ材	紫外線安定性、耐薬品性ハードコートを施したPET
ドームフォース	280～350g（厚手の手袋着用時、作業者による確認が必要）
IPの評価	IP69K
バックライト	最小限またはなし。インジケーターLEDのみ。
回路タイプ	密閉型FPC、周囲はステンレス製ハウジングに接着剤で接合

重要な設計上の決定事項： 傾斜した上端形状と全周シール接着剤により、膜端に水や洗浄剤が溜まるのを防ぎます。これは、材料だけでなく、取り付け方法と形状に関する重要な決定事項です。

船舶用操舵制御盤

設計の推進要因: 塩水噴霧、紫外線による劣化、および高振動環境下での夜間航行。

船舶用操舵膜パネルは、紫外線、塩水噴霧、そして濡れた手袋をはめた手での操作といった過酷な環境にさらされます。IP67規格が適切です。スイッチは水没することはありませんが、直接水しぶきを受ける可能性があります。バックライトは非常に重要です。航海表示は夜間でも判読可能でなければならず、同時にオーバーレイの紫外線耐性も損なわれてはなりません。

スペック	値
重ね合わせ材	UV耐性ハードコートを施したPET
ドームフォース	300～400g（手袋着用、ローリングデッキ）
IPの評価	IP67
バックライト	均一な夜間照明を実現するELパネルまたはライトガイドフィルム
回路タイプ	振動緩和テール出口を備えたFPC

重要な設計上の決定事項： 個々のLEDの上にELバックライトを採用。船舶の操舵席などでは、オーバーレイ全体に均一に文字を照らすことで、点光源LEDによる文字表示よりも低照度下でも視認性が向上します。また、ELパネルは半透明のオーバーレイウィンドウ下のホットスポットも解消します。

自動車用コンソールおよびテレマティクスHMI

設計の推進要因: OEMアセンブリ向けに、高いサイクル寿命、キャビンに調和する美観、およびEMC準拠を実現。

自動車用HMIメンブレンキーパッドは、空調管理された車内で手袋なしで操作されますが、パネルとの一体化と生産ロット間での一貫したドーム感を実現するために、厳密なオーバーレイ公差が求められます。車載電子機器のEMC要件を満たすためには、ESDシールドが必要です。バックライトは、車内の周囲色温度に合わせる必要があります。

スペック	値
重ね合わせ材	PC 0.125 mm、選択的マット/グロステクスチャ
ドームフォース	280～320g（素手で触った際の、繊細な感触）
IPの評価	IP54（防沫仕様、浸水不可）
バックライト	カラーフィルターインク付きLED（OEM仕様による色温度：2700～6500K）
回路タイプ	PCB裏打ちまたは導電性ESDシールド層付き銀インク

重要な設計上の決定事項： パネルの剛性は、ドームの知覚力に影響します。金属製のサブパネルやPCBの裏打ちはアセンブリを補強し、300gのドームを指先で380gに近い重さに感じさせることがあります。当社のエンジニアリングチームは、取り付け基板を確認した後にドームの力を規定します。これは、最初のRFQでしばしば見落とされるステップです。詳細については、当社のページをご覧ください。 メンブレンスイッチの作動力 パネルの剛性がオペレーターの体感にどのような影響を与えるかについての詳細な説明については、こちらをご覧ください。

産業用制御盤：3つの設計例を比較

HVAC機器制御盤

業務用空調設備の室内パネルは、中程度の温度、時折発生する結露、そして手袋を着用しない作業者による操作にさらされます。そのため、通常はIP54の保護等級で十分です。ほとんどの空調設備用途では、オーバーレイにはポリカーボネート（PC）が使用されます。これは、低コストでエンボス加工が容易であり、軽度の化学物質への曝露にも十分対応できるためです。

スペック	HVACの価値
オーバーレイ	PC 0.175 mm
ドームフォース	280〜300 g
IPの評価	IP54
バックライト	LEDインジケータ

農業機械用キーパッド（トラクター運転席）

屋外のトラクター運転席のキーパッドは、振動、紫外線、埃、そして時折の泥はねといった過酷な環境にさらされます。振動の多い環境では、触覚スイッチが誤作動を起こす可能性があります。そのため、LEDや音声フィードバックを備えた非触覚式の構成が、高振動環境での使用においてより安全な選択肢となります。紫外線耐性を高めるため、PETオーバーレイが標準仕様となっています。

スペック	農業の価値
オーバーレイ	UV耐性ハードコートを施したPET
ドームフォース	非接触式（LED＋音声確認）
IPの評価	IP67
バックライト	視野角が広いLED

振動によってドーム作動時の感触が変わる農業用建造物の場合、 作動力の説明 このページでは、仕様から最終組み立てに至るまでの体感に影響を与える、システムレベルの剛性要因について解説しています。

試験・計測機器パネル

卓上型計器パネルは、制御された環境下で素手で操作され、ユニットラベルやモード表示には精細な印字が施されます。IP54規格で十分です。高精度な印字解像度と、校正サイクル使用時の印字耐久性が、重要な制約条件となります。

スペック	T&Mの価値
オーバーレイ	PET 0.125 mm、ハードコート
ドームフォース	200～260g（精密測定、素指使用）
IPの評価	IP54
バックライト	LEDインジケーターなしまたは最小限

業界横断的な仕様比較マトリックス

この表を使用して、ご自身のアプリケーションに最も近い行を見つけ、サプライヤーに説明を行う前に、どの仕様決定事項を確定する必要があるかを特定してください。

業種	オーバーレイマテリアル	ドームフォース	IP評価	バックライト	重要な決定
医療用輸液ポンプ	PET 0.125 mm + ハードコート	150〜200 g	IP67	LEDインジケーター／なし	耐薬品性ハードコート、ZIFテール
フードスライサー／食肉加工機	PET + UV耐性ハードコート	280〜350 g	IP69K	最小限/なし	IP69K（IP67ではない）;傾斜形状
マリンヘルム	PET + UV耐性ハードコート	300〜400 g	IP67	ELパネル／ライトガイドフィルム	夜間照明も均一
車載用HMI	PC 0.125 mm、テクスチャ加工	280〜320 g	IP54	LED + カラーフィルター	ESDシールド、パネル剛性オフセット
空調制御	PC 0.175 mm	280〜300 g	IP54	LEDインジケータ	低価格のPCでも可
農業用（トラクターの運転席）	PET + UV耐性ハードコート	非触覚	IP67	LED + オーディオ	振動 → 非触覚
テストと測定	PET 0.125 mm + ハードコート	200〜260 g	IP54	なし / LED	高解像度の凡例

最も近いベンチマーク行を特定したら、次のステップはNiceoneの作業を進めることです。 メンブレンスイッチの設計サービスフロー 仕様マトリックスから、レビュー済みの本番環境対応ファイルへと移行する。

最初にどの仕様を確定すべきでしょうか？

メンブレンスイッチの設計において、以下の3つの仕様決定事項が以降のすべての要素を制約する。

1. IP等級 接着剤の種類、シール形状、テール出口位置、および取り付け外周を決定します。金型製作開始後にIP要件を変更すると、接着剤の積層構造やハウジングの切り欠きが無効になる可能性があります。

2. 重ね合わせ材 PCとPETでは、エンボス加工用の金型が異なります。PET用ハイドロフォーミング金型は、PC用エンボス金型よりも高価です。金型を発注する前に、オーバーレイ材を確定してください。

3. ドームの力 ドーム部品の仕様だけでなく、取り付け基材や作業者の手袋の形状も考慮して評価する必要があります。2 mm厚のアルミニウムパネルに取り付けられた300 gのドームは、0.5 mm厚のPET裏板に取り付けられた同じドームよりも明らかに硬く感じられます。

これら 3 つの変数を確定したエンジニアは、プロトタイプの準備が整ったブリーフィングを送信する準備ができています。生産開始前に仕様の組み合わせを検証する最も速い方法は、機能的なプロトタイプを作成することです。 Niceoneのプロトタイプサービスプロセス 作品。

よくある質問

食品加工用メンブレンスイッチには、どのIP規格が必要ですか？

IP69Kは、食品スライサー、ミートグラインダー、乳製品加工機器など、日常的に高圧・高温洗浄を行う用途に適した規格です。IP67は水深1mまでの浸漬試験であり、80℃、80～100バールの苛性溶液噴霧に対するスイッチの性能を保証するものではありません。食品加工機器にIP67を指定することは、メンブレンスイッチの設計における最も一般的な誤りの1つです。

手袋を着用した作業者に対しては、どのくらいのドーム力を指定すればよいでしょうか？

素手での操作時の標準荷重：180～300g。軽量ラテックスまたはニトリル手袋（医療用、クリーンルーム用）：280～400g。重工業用または耐切創手袋（食品加工、農業用）：400～600g。取り付け基材を必ず確認してください。パネルの剛性によって、ドームの定格トリップ力を超える抵抗感が生じる場合があります。

オーバーレイ材として、PCではなくPETを選ぶべきなのはどのような場合ですか？

PET（ポリエステル）は優れた耐薬品性と長寿命を誇り、食品、海洋、医療、屋外農業用途の標準素材となっています。PC（ポリカーボネート）は低コストでエンボス加工が容易なため、HVAC（空調設備）や計測機器など、屋内の低化学物質環境に適しています。どちらを選ぶべきか迷う場合は、PETを指定し、サプライヤーと相談してください。

バックライト付きメンブレンスイッチでもIP67規格を満たすことは可能でしょうか？

はい。回路層へのLEDの組み込みは、IP規格の保護等級を損なうことはありません。ELパネルのバックライトは、IP67規格の設計と完全に互換性があります。デッドフロントオーバーレイ（静止時は不透明で、作動時に点灯）は、船舶や医療機器における密閉型バックライトパネルの標準的なアプローチです。

PCB基板搭載型メンブレンスイッチとは何ですか？また、どのような場合に必要となるのでしょうか？

PCBバックメンブレンスイッチは、標準的なフレキシブル回路スタックの下に剛性の高いプリント基板を追加することで、構造的な剛性を高め、SMD部品（LEDドライバ、マイクロコントローラなど）の支持力を向上させ、振動によるコネクタの疲労を軽減します。PCBバックは、車載HMI、農業機械、および集積電子機器や高い振動耐性を必要とするあらゆる用途に適しています。

建築物の設計レビューを依頼する

上記の例から最も近いベンチマークを特定できたなら、生産的な設計に関する議論を始めるのに十分な材料が揃っていると言えるでしょう。

東莞のデザインチームまたはコネチカット州レディングのオフィスにご連絡いただく際は、以下の情報をお送りください。

• 業界名およびアプリケーション名
• IPレーティングが必要かどうか（または、現在検討中かどうか）
• オーバーレイ材の選択肢 ― PET、PC、または「環境に応じて推奨」
• ドーム型力ターゲットまたはオペレーターグローブの形状
• バックライトの要件 - 種類と色、または不要
• キーの数とパネルの寸法（概算）
• 目標生産量
• パネルが受ける化学物質や紫外線への曝露
• コネクタ／テール構成、または「確認中」
• NDAまたは設計仕様書が適用されるかどうか

Niceone-Keypadへのお問い合わせは https://www.niceone-keypad.com 仕様書の提出、試作品の見積もり依頼、または当社のエンジニアリングチームとの設計レビューのスケジュール設定については、こちらまでお問い合わせください。
